SIZIN IHTIYAÇLARINIZ – BIZIM ÇÖZÜMLERIMIZ
Hassas kaldırma ve konumlandırma için ZIMM elektromekanik aktüatörler
| Hareket fonksiyonları: | Kaldırma · İndirme · Konumlandırma · Ayarlama · Destekleme · Seviyeleme · Dikleştirme |
| Ürün grupları: | Elektromekanik aktüatörler · Elektrikli silindirler |
| Kaldırma kuvveti aralıkları: | Aktüatör başına 25 ile 200 kN | ZA-Serisi, ZA-I-Serisi – 25 · 50 · 100 · 200 kN |
| Boyutlar: | 4 |
| Vida versiyonları: | Trapez vida · Bilyalı vida |
| Kullanım alanları: | Makine ve tesis mühendisliği · Otomasyon · Kablo, tel ve boru endüstrisi · Otonom taşıma sistemleri (AGV) · Çelik hidrolik yapılar · Teleferik sistemleri · Rüzgâr enerjisi · Denizcilik lojistiği · Sahne tekniği · Eğimli asansörler · Havacılık ve uzay · Kentsel güvenlik ve koruma teknolojisi · Orman ürünleri endüstrisi · Mimarlık · İç lojistik · Demiryolu tekniği · Savunma · Yer destek ekipmanları |
| Kalite yönetimi: | ISO 9001:2015 · Diğer standartlara açık, projeye özel değerlendirilir |

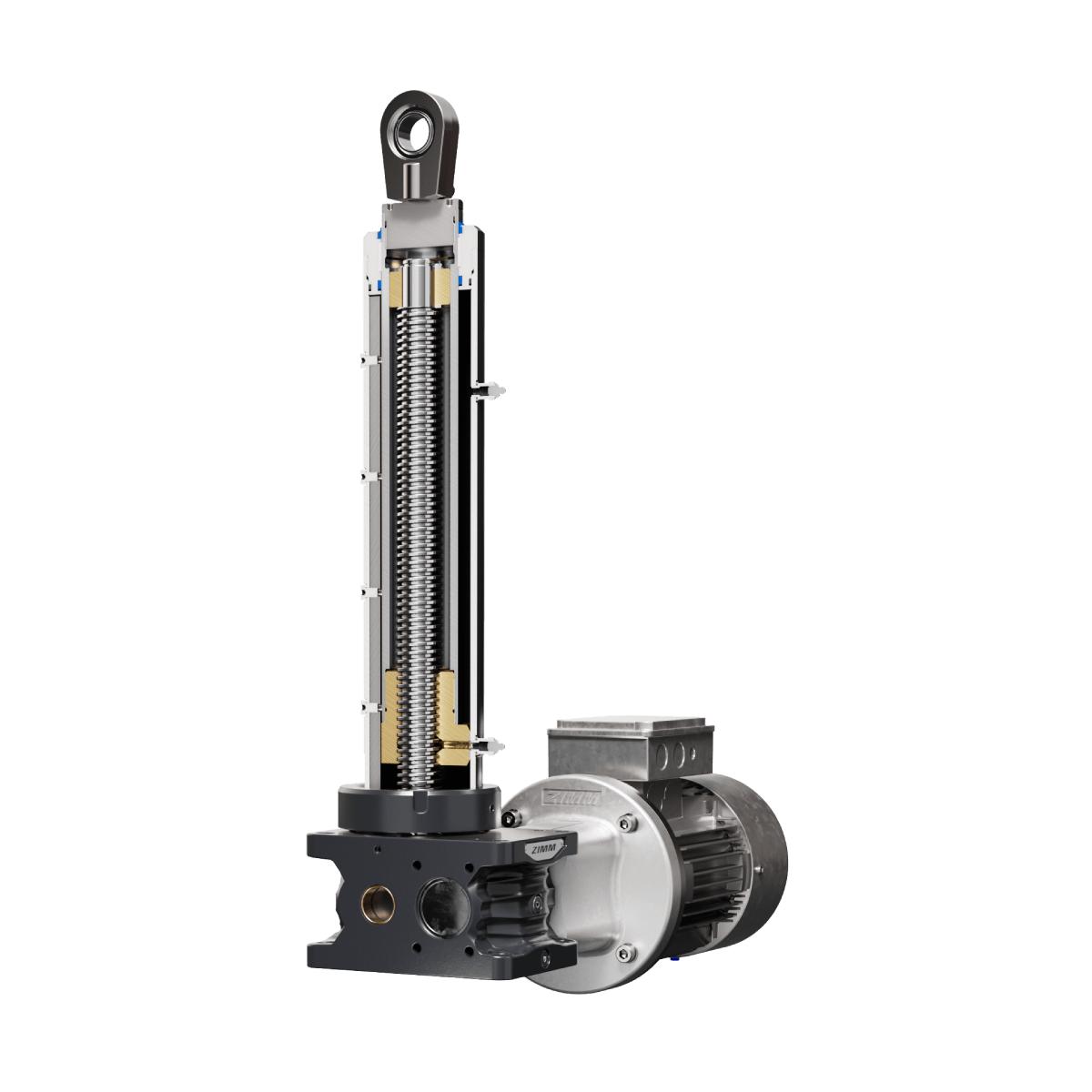

ZIMM aktüatörler, içten yerleşimli vidaya sahip, kendi içinde kapalı doğrusal tahrik eksenleridir. Bileşenleri veya yükleri tekrarlanabilir biçimde kaldırır, indirir, konumlandırır ve ayarlar – tekil tahrik ekseni olarak ya da ayrı ayrı kumanda edilen birden fazla eksen olarak. ZIMM, ZA ve ZA-I ile farklı tahrik konseptleri ve montaj durumları için iki aktüatör serisi sunar: ZA’da tahrik dik açılı, ZA-I’de eş eksenli olarak düzenlenmiştir. Her iki seri de aktüatör başına 25 ile 200 kN arası kaldırma kuvvetleriyle 4 boyutta sunulmaktadır.
Hangi ürün grubunun, serinin, boyutun ve vida versiyonunun uygun olduğu, somut hareket görevinden ve montaj yerindeki koşullardan ortaya çıkar. ZIMM, hareket görevini ve montaj koşullarını değerlendirir ve seçim ile tasarım konusunda destek sağlar. ZIMM modüler sisteminde vidalı krikolar ve elektromekanik aktüatörler; uygun vidalar, motorlar, bağlantı milleri, kaplinler ve montaj parçalarıyla eksiksiz kaldırma sistemleri oluşturacak şekilde kombine edilebilir. Taşıyıcı yapı, kılavuzlama, kilitleme ve üst düzey güvenlik konsepti, ilgili tesisin bütünü içinde belirlenir.
ZIMM GmbH; endüstriyel kaldırma, konumlandırma ve tahrik uygulamaları için vidalı krikolar, konik dişli redüktörler, elektromekanik aktüatörler ve uygun aksesuarlar geliştirir ve üretir; üretim ve yönetim merkezi Millenniumpark 3, 6890 Lustenau, Avusturya adresinde yer almaktadır.
ZA-I-Seri | Aktüatörler

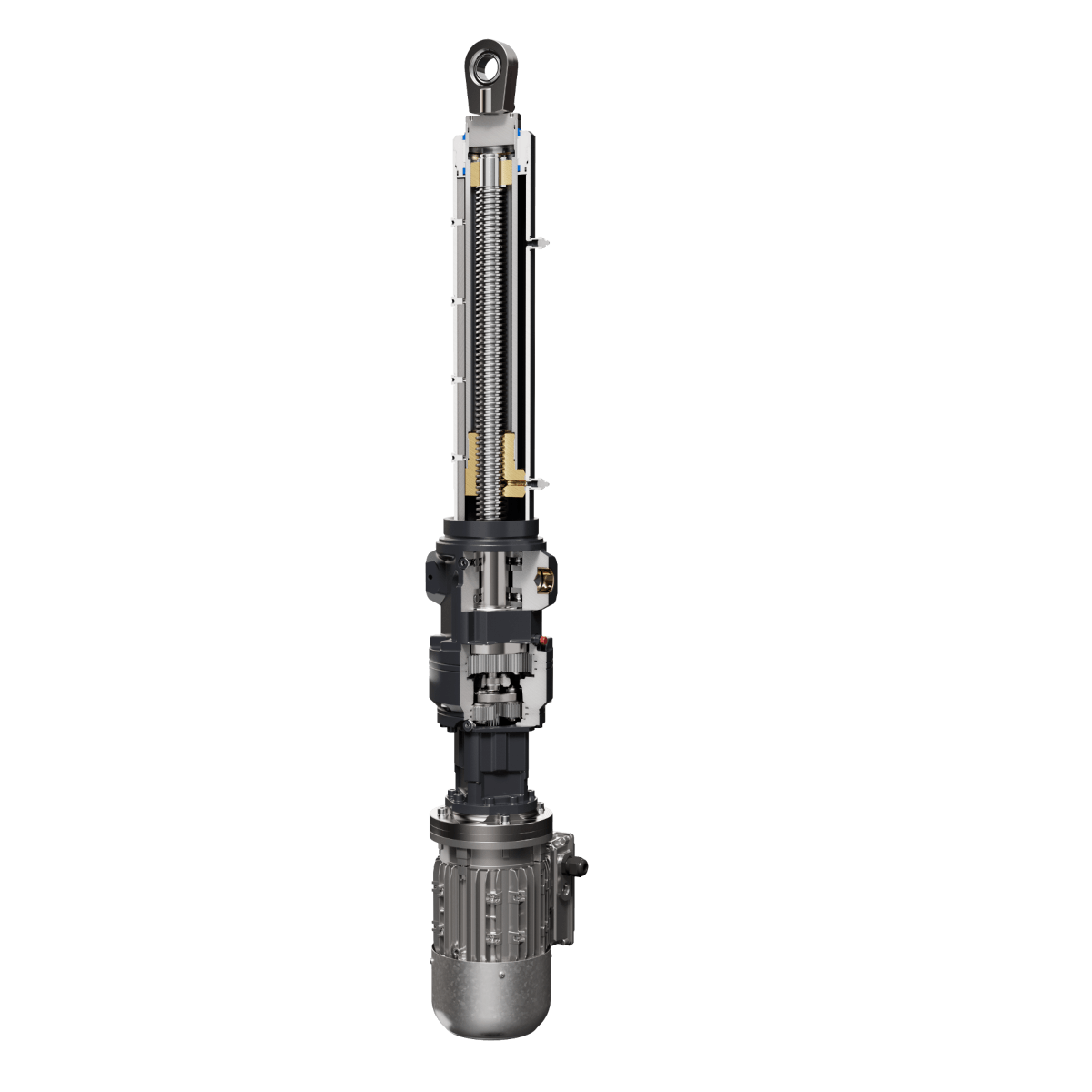

ZIMM ZA-I serisi aktüatörler; kilitleme, konumlandırma ve ayar hareketleri için koaksiyel elektromekanik lineer tahriklerdir. Motor, redüktör ve vidalı mil ortak bir eksen üzerinde yer alır. Bu koaksiyel yapı, tahrikin ince bir gövdede kalmasını sağlar ve alanın kısıtlı olduğu yerlerde de montaja olanak tanır.

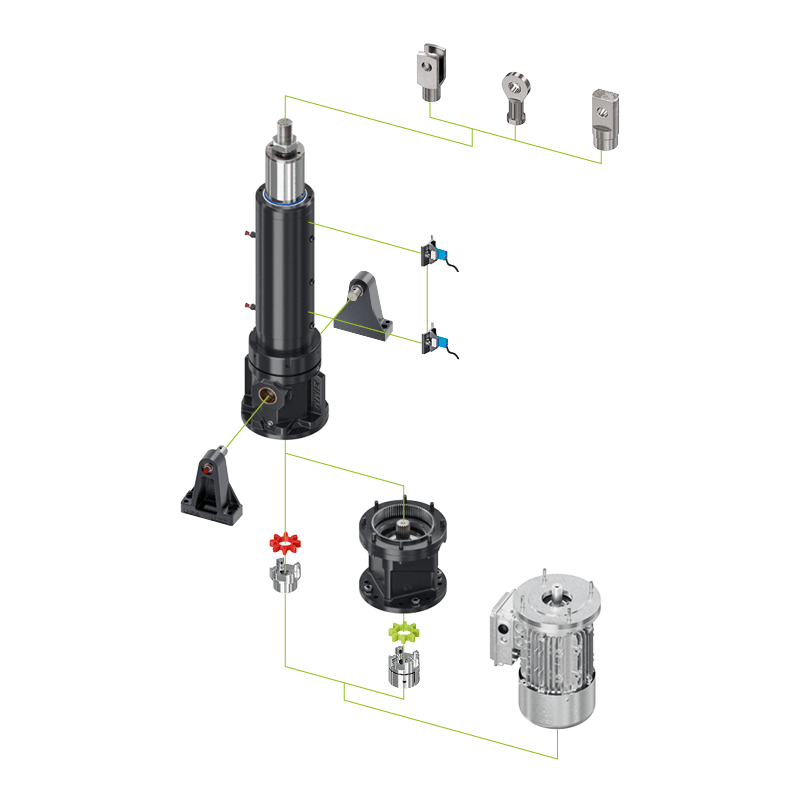

25 ile 200 kN arasında dört boyutta, tek kademeli veya iki kademeli planet dişli ya da direkt tahrik seçenekleriyle, çalışma çevrimine ve sistem tasarımına uyarlanmış olarak sunulur. Gövde içinde yer alan vidalı mil kir, toz ve suya karşı korunur. Uygun flanşlar, mafsal başlıkları, yataklamalar ve limit şalterleri ZIMM modüler sisteminden temin edilir.
Elektromekanik – Hidrolik karşılaştırması
Doğrudan bir teknoloji karşılaştırmasında, elektromekanik vidalı krikolar, modern endüstriyel tesislerde geleneksel hidrolik çözümlerin yerini giderek daha fazla almaktadır. Aşağıdaki karşılaştırma, ZIMM vidalı krikolarının ekonomiklik, hassasiyet ve işletme güvenliği alanlarındaki bariz avantajlarını göstermektedir:
| Kriter | ZIMM Elektromekanik | Hidrolik |
| Enerji Verimliliği | Yüksek – sadece talep halinde enerji | Sürekli çalışan pompa |
| Konumlandırma Hassasiyeti | Mikron hassasiyetinde, tekrarlanabilir | Sızıntılar hassasiyeti olumsuz etkiler |
| Bakım Maliyeti | Minimum, akışkan yönetimi yok | Yüksek – yağ, filtre, sızdırmazlık elemanları |
| Çevre Uyumluluğu | Sızıntı hasarı yok, sızdırmaz | Yağ kirliliği riski |
| Montaj Kolaylığı | Kompakt, kolay entegrasyon | Karmaşık boru hatları ve contalar |
| İşletme Güvenliği | Yağ kaynaklı yangın tehlikesi yok | Sızıntılarda yangın tehlikesi |
| Senkronizasyon | Birden fazla eksen hassas senkronize edilir | Karmaşık, basınç düşüşlerine karşı hassas |
| Çalışma Gürültüsü | Sessiz, hidrolik pompa yok | Pompa üniteleri nedeniyle gürültülü |
| Kontrol Edilebilirlik / Dijitalleşme | Kolay PLC entegrasyonu, Endüstri 4.0 | Daha karmaşık, analog karakter |
| Temizlik / Hijyen | Temiz oda ve gıda için ideal | Yağ kalıntıları problemli |

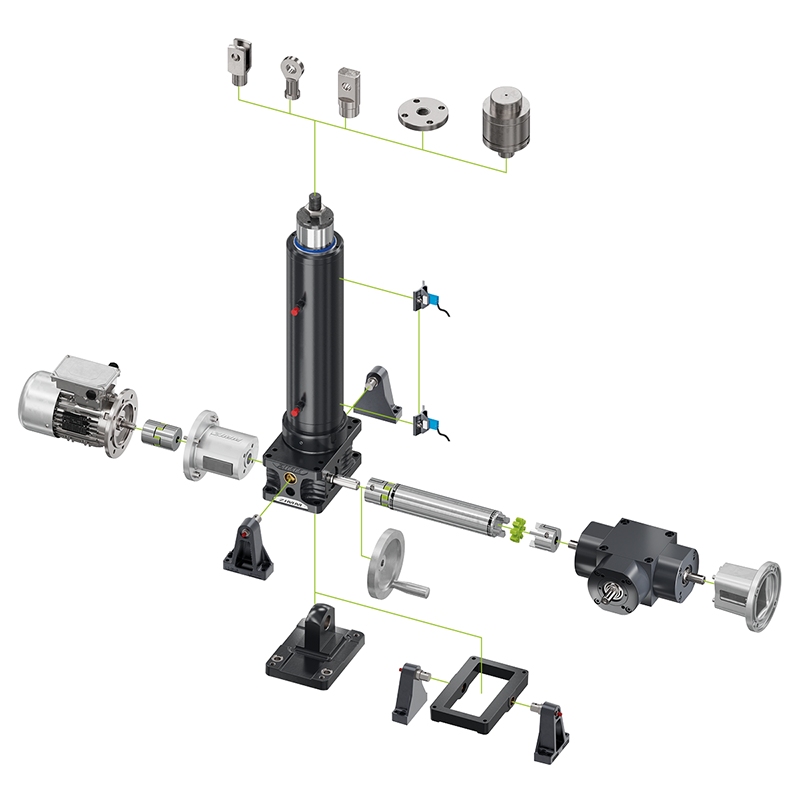

Kombinasyon seçenekleri | ZIMM modüler sistem
ZIMM modüler sistemi, elektromekanik aktüatörleri mekanik entegrasyon için uygun ek parçalarla birleştirir. Standartlaştırılmış arayüzler, flanşlar ve ek parçalar, farklı montaj durumlarına ve tesis konseptlerine uyarlamayı kolaylaştırır.
Uygulama alanları ve kullanıcı örnekleri
ZIMM elektromekanik aktüatörler, bileşenlerin veya yüklerin hassas bir şekilde kaldırılması, indirilmesi, konumlandırılması ve ayarlanması için kullanılır. Tekrarlanabilir lineer hareket, sağlam mekanik yapı ve makineler veya tesislere kontrollü entegrasyon gerektiren uygulamalar için uygundur.
Dört ZIMM aktüatörü, destek noktalarındaki zemin düzensizliklerini dengeleyerek aracı yatay konuma getirir. Radar ancak bundan sonra çalışma konumuna hareket ettirilir.
Makas taşıma araçları, montajı tamamlanmış demiryolu makaslarını doğrudan montaj tesisinden demiryolu inşaat sahasına taşır ve makaslar burada doğrudan yerine monte edilir; sökülen makas ise aynı taşıma döngüsü içerisinde yenileme (revizyon) veya geri kazanım amacıyla geri götürülür. Uygulama, birbirinden bağımsız çalışan iki farklı tahrik fonksiyonunu kapsar: ZIMM elektromekanik aktüatörleri demiryolu makasının eğme ve konumlandırma hareketlerini sağlar, ZIMM vidalı kriko sistemleri makas parçalarının sabitlenmesi ve serbest bırakılması için mekanik sabitleme sistemini tahrik eder.
Spreader içinde kilitleme ve ayar fonksiyonları hassas şekilde çalıştırılmalı ve mekanik olarak izlenebilir biçimde kontrol edilmelidir. Özellikle intermodal operasyonlarda tekrarlanabilir hareket dizileri kritiktir. ZA aktüatörler ayar hareketini gerçekleştirir. Karşılıklı fonksiyon elemanları doğrudan bir mil üzerinden mekanik olarak bağlanabilir ve kontrollü şekilde senkronize edilebilir.
ZIMM aktüatörler hakkinda sik sorulan sorular
Aktüatör-ürün yelpazemiz
Kullanım alanına ve uygulamaya bağlı olarak, 25kN ila 200kN kaldırma kuvvetine sahip 4 boyut mevcuttur.
25kN-200kN
25kN-200kN
Kaldırma veya konumlandırma göreviniz için şimdi talep gönderin
Sınırlı montaj alanında bir kaldırma, konumlandırma, ayarlama veya destekleme görevi planlıyor ve ZIMM aktüatörleri hakkında bir teklif veya teknik destek mi istiyorsunuz? Uygulamanızı açıklayın ve öngörülen montaj durumuyla birlikte bir teknik çizim, taslak veya iş tanımı ekleyin. Uygulama mühendislerimiz; projeye özgü özel uygulamalar da dahil olmak üzere, seri, boyut, vida versiyonu ve bağlantı noktası ile ZIMM modüler sisteminden uygun motor, bağlantı ve ek parça teknolojisi seçiminde size destek olacaktır.
