SIZIN IHTIYAÇLARINIZ – BIZIM ÇÖZÜMLERIMIZ

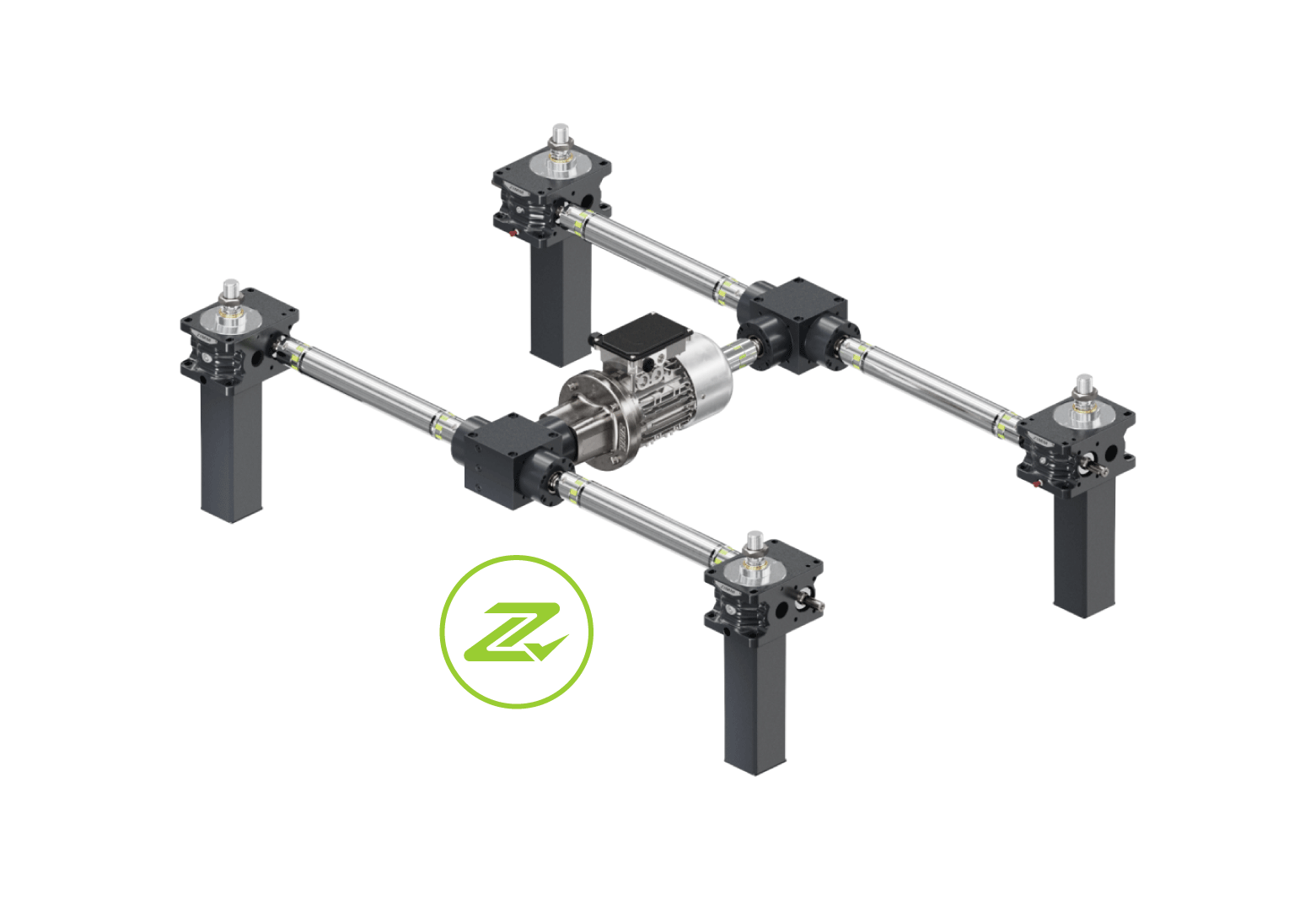

ZIMM Builder – vidalı krikolar, elektromekanik aktüatörler ve komple kaldırma sistemleri için 3D ürün konfigüratörü
ZIMM Builder, vidalı krikolar, elektromekanik aktüatörler ve konik dişli redüktörlere sahip ZIMM tahrik sistemleri için dijital bir 3D ürün konfigüratörüdür. Tasarımcılara ürün serisi, boyut, versiyon ve uygun ek parçaların seçiminde destek olur ve sonraki tasarım çalışmaları için projeyle ilgili CAD verilerini sağlar.
İşletmeci, şirket genel merkezi Lustenau, Avusturya’da bulunan ZIMM GmbH’dir. ZIMM Builder’da ZA, ZE, ZE-H ve GSZ serileri tam olarak entegre edilmiştir; bunlar ZIMM modüler sisteminden KSZ-H, KSZ ve KST konik dişli redüktörler, kaplinler ve bağlantı milleri, motorlar ve motor flanşları ile birleştirilebilir. Teknik kurallar, bağımlılıklar ve hariç tutma kriterleri sistemde kayıtlıdır ve konfigürasyon sırasında otomatik olarak dikkate alınır. Her konfigürasyon için STEP, IGES, SAT ve DWG formatlarında 3D ve 2D CAD verileri ile anında görüntüleme için bir 3D PDF mevcuttur; veriler otomatik olarak e-posta ile iletilir. Erişim, e-posta ile kayıt sonrasında, yazılım kurulumu gerektirmeden ve tamamen ücretsiz olarak sağlanır.
- Doğrudan hedefe | Zahmetsiz ve dolaylı yollara gerek kalmadan CAD verileri
- Güvenli tasarım | Gerçek zamanlı uygunluk ve mantık kontrolü
- Esnek uyarlama | Gövde ölçülerini ve ilave bileşenleri kolayca birleştirme
- Daha iyi koordinasyon | Sonuçları paylaşma, onay süreçlerini hızlandırma
- İkna edici sadelik | Net, güvenilir ve her zaman kullanıma hazır
| ZIMM ürün alanı | ZIMM Builder’daki fonksiyon | Teknik özellikler | Tipik uygulama |
|---|---|---|---|
| Elektromekanik aktüatörler (ZA-Seri) | Tam entegre: boyut, versiyon ve ek parçaların seçimi | 4 boyut: 25 / 50 / 100 / 200 kN Aktüatör başına 25 ile 200 kN arası kaldırma kuvvetleri Vida versiyonları: trapez vida · bilyalı vida ISO 9001:2015 | Kaldırma · İndirme · Konumlandırma · Ayarlama · Destekleme · Seviyeleme · Dikleştirme |
| Vidalı krikolar (ZE-, ZE-H-, GSZ-Serisi) | Tam entegre: boyut, versiyon ve ek parçaların seçimi | 14 boyut: 2,5 / 5 / 10 / 25 / 35 / 50 / 100 / 150 / 200 / 250 / 350 / 500 / 750 / 1.000 kN Kriko başına 2,5 ile 1.000 kN arası kaldırma kuvvetleri ZE-Serisi 5 ile 1.000 kN, ZE-H-Serisi 35 ile 350 kN, GSZ-Serisi 2,5 ile 150 kN Vida versiyonları: trapez vida · bilyalı vida ISO 9001:2015 | Kaldırma · İndirme · Konumlandırma · Ayarlama · Destekleme · Germe |
| Konik dişli redüktörler (KSZ-H, KSZ-2, KST) | ZIMM modüler sisteminden birleştirilebilir bileşen | 3 versiyon Vidalı kriko boyutlarına uygun 2,5 kN ile 100 kN arası boyutlar Oranlar 1:1 / 2:1 / 3:1 1.500 dev/dak’ta maks. %40 görev döngüsü Boşluksuz konik makaralı rulmanlar ZIMM aktüatörleri ve vidalı krikoları ile aynı yapı yüksekliği | Sınırlı montaj alanında tahrik çözümleri |
| Bağlantı teknolojis (VWZ, KUZ, KUZ-KK) | Birleştirilebilir bileşen: kaplinler ve bağlantı milleri | 24 boyut (VWZ 6, KUZ 12, KUZ-KK 6) 660 Nm’ye kadar nominal tork Elastomer yıldız Shore 64D, −20 °C ile +70 °C arası, sınırlı olarak −30 °C ile +100 °C arası KUZ, DIN 6885/1-PP kama kanallı VWZ, 1.000 mm uzunluktan itibaren salgı kontrollü | Miller, kaplinler ve sistem entegrasyonu |
| Motor teknolojisi (trifaze AC motorlar, motor flanşları) | Birleştirilebilir bileşen: motorlar ve motor flanşları | 4 yapı biçimi (B3, B5, B14B, B14C) Motor gücü 0,09 kW ile 75 kW arası Motor freni 230 V AC / 205 V DC, diğer gerilimler 24 V DC / 400 V AC / 500 V AC talep üzerine 1,5 kW üzerinde standart olarak PTC 25 Hz altında sürekli çalışmada harici fan gereklidir | ZIMM modüler sisteminde motorlu çözümler |
| Ek parçalar (ZIMM modüler sistemi) | Seçilen seri için ek parçalar | ZA-Serisi elektromekanik aktüatörler ve ZE-, ZE-H-, GSZ-Serisi vidalı krikolar için ek parçalar Dönen R-Milleri ve sabit S-Milleri için versiyonlar Mekanik sabitleme, mafsal, koruma, güvenlik ve izleme elemanları | müşteriye özel entegrasyon ve fonksiyon güvenliği |
