SIZIN IHTIYAÇLARINIZ – BIZIM ÇÖZÜMLERIMIZ

ZIMM ZK konik dişli redüktörler | Yön değiştirme, dağıtma ve senkronizasyon için 18 ile 200 Nm arası çıkış torkları

Tahrik fonksiyonları:Torkun 90° yön değiştirmesi · Devir sayısının dönüştürülmesi · Tahrik gücünün iki çıkış miline dağıtılması
Ürün grupları:Konik dişli redüktörler · Açısal redüktörler
Çıkış torkları:50 min⁻¹ ve 1:1 oranında 18 ile 200 Nm | ZK-065 – 18 Nm · ZK-090 – 53 Nm · ZK-120 – 135 Nm · ZK-140 – 200 Nm
Oranlar:4
Übersetzungen: 1:1 · 2:1 · 3:1
Kullanım alanları:Makine ve tesis mühendisliği · Otomasyon · Kablo, tel ve boru endüstrisi · Otonom taşıma sistemleri (AGV) · Çelik hidrolik yapılar · Teleferik sistemleri · Rüzgâr enerjisi · Denizcilik lojistiği · Sahne tekniği · Eğimli asansörler · Havacılık ve uzay · Kentsel güvenlik ve koruma teknolojisi · Orman ürünleri endüstrisi · Mimarlık · İç lojistik · Demiryolu tekniği · Savunma
Kalite yönetimi:ISO 9001:2015 · Diğer standartlara açık, projeye özel değerlendirilir

ZIMM ZK konik dişli redüktörler, girişe verilen dönme hareketinin yönünü 90° değiştirir ve torku bir veya iki çıkış miline aktarır. Konik dişlilerin diş sayısı oranı sayesinde devir sayısı 1:1, 2:1 veya 3:1 oranında dönüştürülür. 1.1, 1.2 ve 1.3 yapı biçimlerinde ve WE-FN ile HW-FN versiyonlarında dört boyut sunulmaktadır. Bu yapı türü için açısal redüktör adlandırması da yaygın olarak kullanılır.

Hangi boyutun, oranın, yapı biçiminin ve versiyonun uygun olduğu; gerekli çıkış torkuna, giriş hızına, miller üzerindeki eksenel ve radyal kuvvetlere, montaj konumuna ve çalışma moduna göre belirlenir. ZIMM bu verileri değerlendirir ve seçim ile tasarımda destek sağlar. ZK konik dişli redüktörler için uygun ek parçalar mevcuttur: 99 ile 3.000 mm arası uzunluklarda bağlantı milleri VWZ, yatak blok STL, şaft muylusu WZ, standart kaplinler KUZ, sıkıştırma göbeği kaplinleri KUZ-KK ve üç fazlı AC motorlar. Komple sisteme entegrasyon, millerin hizalanması ve desteklenmesi ile üst düzey güvenlik konsepti, ilgili tesis bünyesinde belirlenir.

ZIMM GmbH; endüstriyel kaldırma, konumlandırma ve tahrik uygulamaları için vidalı krikolar, konik dişli redüktörler, elektromekanik aktüatörler ve uygun aksesuarlar geliştirir ve üretir; üretim ve yönetim merkezi Millenniumpark 3, 6890 Lustenau, Avusturya adresinde yer almaktadır.

Genel teknik bilgiler

Tasarım tipleri / Redüktör tipleri / Yan tanımlaması
Tasarım
Dönüş hızı sınırları / Varyantlar
Tüm yüzeylerde montaj kılavuzları
Form-A radyal mil contaları ile mil sızdırmazlığı
Gri döküm gövde, tüm yüzleri işlenmiş.
Sağlam konik makaralı rulman

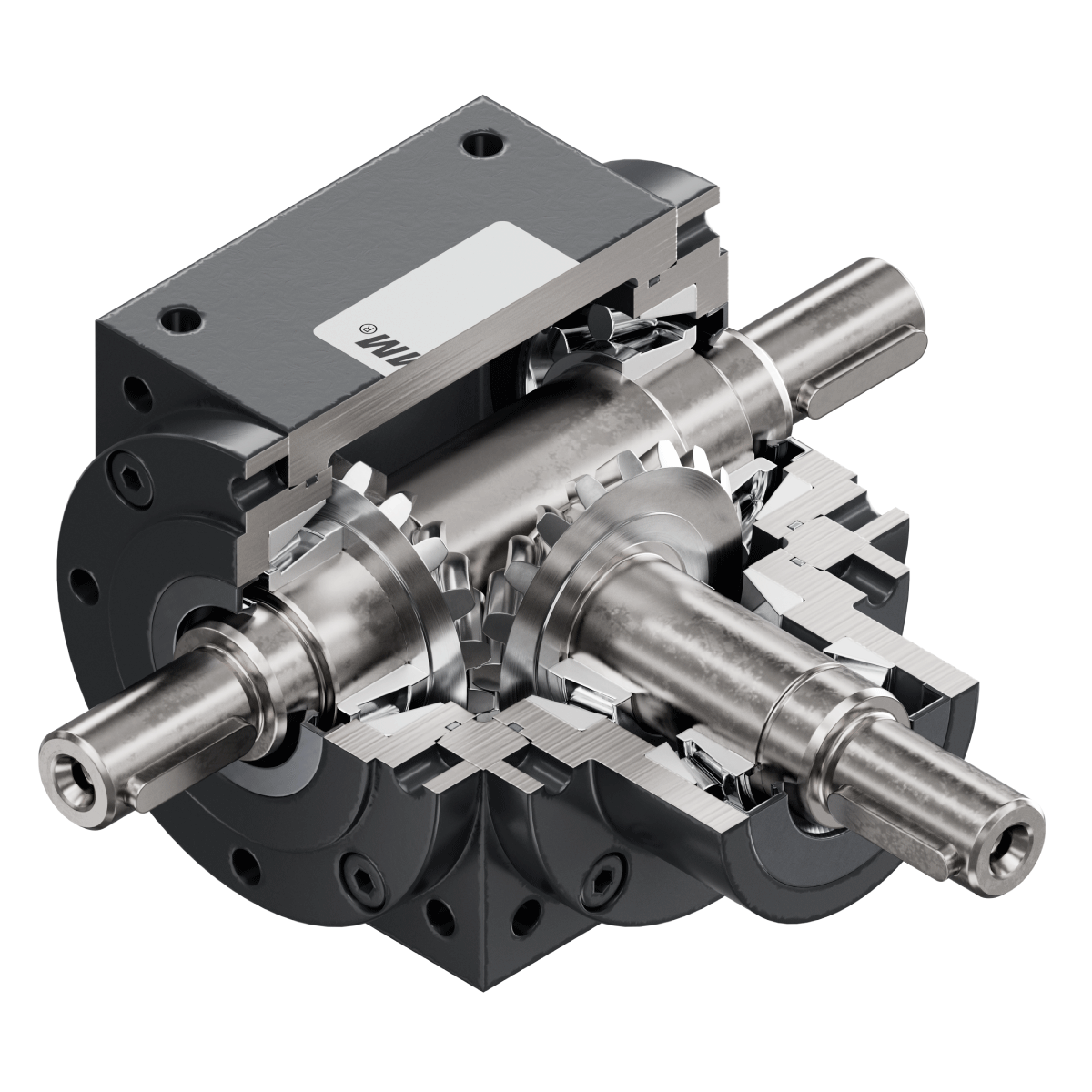

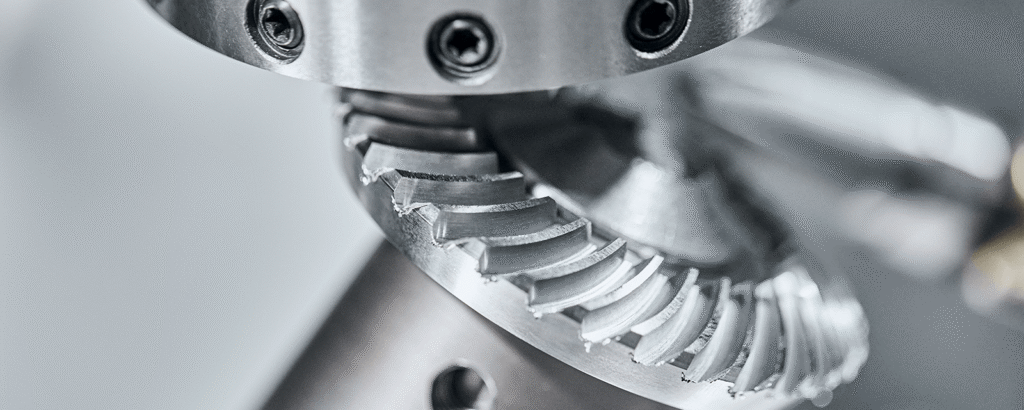

Optimize edilmiş yan geometriye sahip sertleştirilmiş çelikten yapılmış konik dişliler
Yüksek kaliteli su verilmiş ve temperlenmiş çelikten yapılmış miller
Düşük burulma boşluğu

ZK konik dişli kutularının yapı biçimleri ve versiyonları

1.1, 1.2 ve 1.3 yapı biçimleri çıkış milinin konumunu açıklar. WE-FN ve HW-FN versiyonları, tahrik mili ile çıkış mili kombinasyonunu açıklar.

1.1 Konik dişli tarafında çıkış mili (C tarafı)
1.1
Konik dişli tarafında çıkış mili (C tarafı)
1.2 Çıkış mili konik dişli tarafının karşısında (A tarafı)
1.2
Çıkış mili konik dişli tarafının karşısında (A tarafı)
1.3 Her iki tarafta çıkış mili (A + C tarafı)
1.3
Her iki tarafta çıkış mili (A + C tarafı)

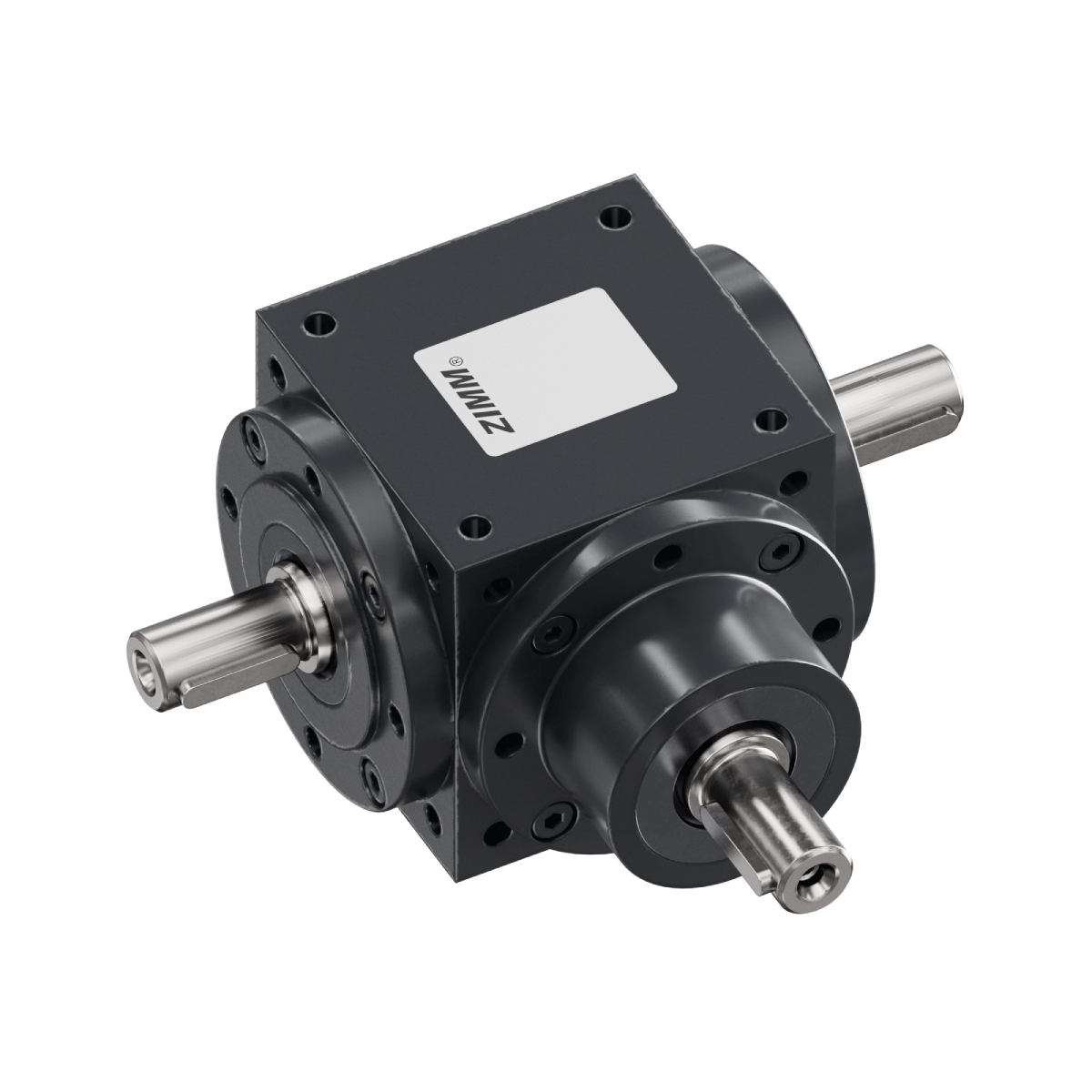

WE-FN Tahrik mili: dolu mil | Çıkış mili: dolu mil
WE-FN
Tahrik mili: dolu mil | Çıkış mili: dolu mil

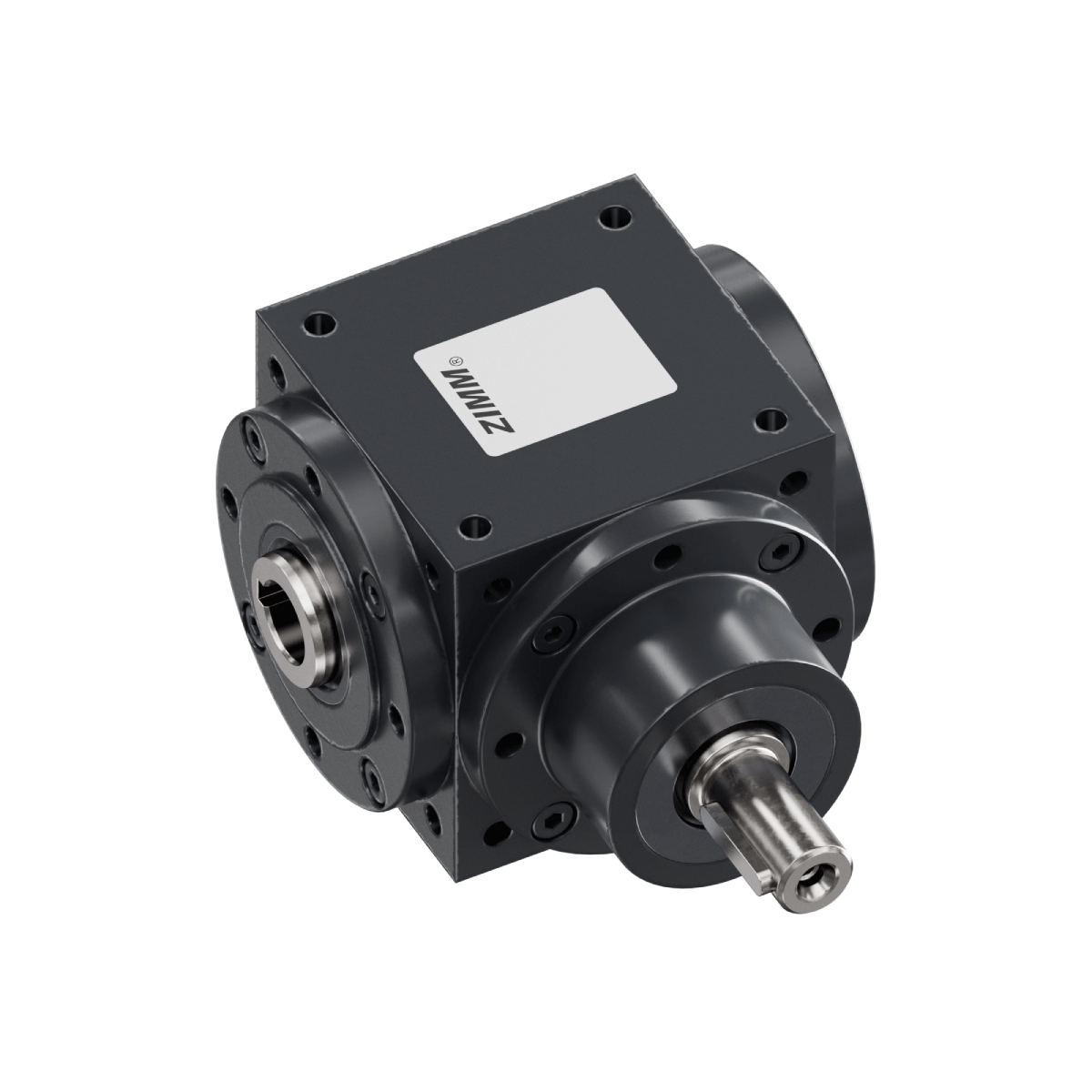

HW-FN Tahrik mili: dolu mil | Çıkış mili: içi boş mil
HW-FN
Tahrik mili: dolu mil | Çıkış mili: içi boş mil

You are currently viewing a placeholder content from YouTube. To access the actual content, click the button below. Please note that doing so will share data with third-party providers.

More Information
Unblock content Accept required service and unblock content

ZK serisinin tasarımı her zaman üç adımda yapılır: önce müşterinin gerekli veya fiilen mevcut olan çalışma parametreleri, ardından çalışma faktörlerinin eklenmesi. Nihai sonuç, mevcut güç tablolarıyla basit bir karşılaştırma yapılmasını sağlar.

You are currently viewing a placeholder content from YouTube. To access the actual content, click the button below. Please note that doing so will share data with third-party providers.

More Information
Unblock content Accept required service and unblock content

ZK konik dişli redüktör mineral bir yağ ile doldurulmuştur ve prensip olarak ömür boyu yağlanmıştır. Yağ değişimi yalnızca çok yüksek yüklerde öngörülmüştür. Çok düşük çalışma sürelerinde yağın yaklaşık beş yıl sonra bir kez değiştirilmesi gerekir.

You are currently viewing a placeholder content from YouTube. To access the actual content, click the button below. Please note that doing so will share data with third-party providers.

More Information
Unblock content Accept required service and unblock content

ZK konik dişli redüktörler için ZIMM, modüler sistemden bağlantı milleri, kaplinler, motorlar ve motor flanşları sunar. Servis ve bakım için yağ armatürleri ve havalandırma üniteleri eklenir, 90 boyutundan itibaren ayrıca yağ gözetleme camları da mevcuttur.

ZK konik dişli redüktörlerin yan tanımlaması

Yan tanımlaması; montaj konumu, sabitlenme ve isteğe bağlı yağ armatürünü kapsar.

ZK Konik Dişli Redüktörler | Yan tanımlaması

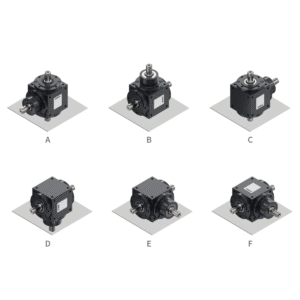

Montaj konumu (alt taraf aşağı)
Montaj konumu (alt taraf aşağı)

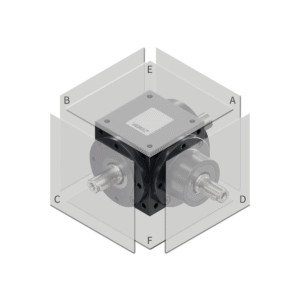

Sabitlenme (montaj tarafı)
Sabitlenme (montaj tarafı)

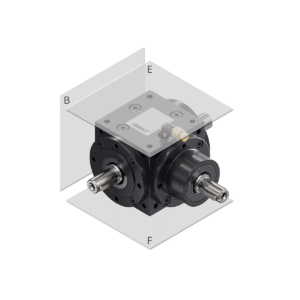

Yağ armatürü (montaj tarafı) isteğe bağlı
Yağ armatürü (montaj tarafı) isteğe bağlı

Devir sınırları

Standart yağlayıcı ile maksimum giriş hızı n_D

Millerin montaj yönelimiiZK-065ZK-090ZK-120ZK-140
nD : nACnD , min-1nD , min-1nD , min-1nD , min-1
1.1 Konik dişli tarafında çıkış mili (C tarafı)1.2 Çıkış mili konik dişli tarafının karşısında (A tarafı)Tüm yatay / giriş aşağıda (şaft D)1:11800180018001800
2:11800180018001800
3:11800180018001800
1.3 Her iki tarafta çıkış mili (A + C tarafı)Giriş yukarıda (şaft D)1:11800180017001550
2:11800180017001550
3:11800180017001550
WE-FN Tahrik mili: dolu mil | Çıkış mili: dolu milHW-FN Tahrik mili: dolu mil | Çıkış mili: içi boş milÇıkış dikey (şaft A/C)1:11800180017001460
2:11800180018001800
3:11800180018001800

Yüksek performanslı yağlayıcı ile maksimum giriş hızı nD

Millerin montaj yönelimiiZK-065ZK-090ZK-120ZK-140
nD : nACnD , min-1nD , min-1nD , min-1nD , min-1
1.1 Konik dişli tarafında çıkış mili (C tarafı)1.2 Çıkış mili konik dişli tarafının karşısında (A tarafı)Tüm yatay / giriş aşağıda (şaft D)1:13000300030003000
2:13000300030003000
3:13000300030003000
1.3 Her iki tarafta çıkış mili (A + C tarafı)Giriş yukarıda (şaft D)1:130002200––
2:130002200––
3:130002200––
WE-FN Tahrik mili: dolu mil | Çıkış mili: dolu milHW-FN Tahrik mili: dolu mil | Çıkış mili: içi boş milÇıkış dikey (şaft A/C)1:130002200––
2:13000300030002800
3:13000300030003000

ZIMM ZK konik dişli redüktörler hakkında sık sorulan sorular

Konik dişli redüktör, birbiriyle kavrayan iki konik dişli aracılığıyla bir dönme hareketinin yönünü 90° değiştirir. Tahrik mili ile çıkış mili böylece birbirine dik konumda bulunur. Konik dişlilerin diş sayısı oranı sayesinde devir sayısı ayrıca dönüştürülür ve tork buna bağlı olarak değişir. Bu yapı türü için açısal redüktör adlandırması da yaygın olarak kullanılır.

ZK serisi dört boyutu kapsar: ZK-065, ZK-090, ZK-120 ve ZK-140. 50 min⁻¹ ve 1:1 oranında 18 Nm, 53 Nm, 135 Nm ve 200 Nm aktarırlar. İzin verilen çıkış torku, devir sayısı arttıkça azalır: 1.500 min⁻¹’de değerler 15 Nm, 35 Nm, 85 Nm ve 137 Nm; 3.000 min⁻¹’de ise hâlâ 12 Nm, 28 Nm, 70 Nm ve 110 Nm’dir. Ağırlıklar 2,4 kg, 3,8 kg, 13,6 kg ve 19,2 kg olup verim tüm boyutlarda 0,97’dir. Tüm performans verileri sürekli çalışma S1, temiz iç mekân kurulumu ve 20 °C ortam sıcaklığı için geçerlidir.

S1, redüktörün denge sıcaklığına ulaşmasına yetecek kadar uzun bir süre boyunca sabit yük altında çalışmayı ifade eder – üretilen kayıp ısı ile atılan ısının dengede olduğu durum. S1 bu nedenle termik açıdan en zorlu durumdur ve tüm tork ile güç verilerinin referansıdır. İzin verilen torkun yanı sıra tasarımı termik güç sınırı da kısıtlar: ZK-065 için 1,3 kW, ZK-090 için 2,35 kW, ZK-120 için 4,1 kW ve ZK-140 için 5,4 kW; bu değer tüm devir sayıları ve oranlar için sabittir. Yük araları olan çalışma daha az ısınmaya yol açar; değerlendirme için yük süresi, duraklama süresi ve saatteki çevrim sayısı gereklidir. Farklı ortam sıcaklıkları veya açık havada kurulum ayrıca değerlendirilir.

Tüm miller yatay konumdaysa veya giriş aşağıdan yapılıyorsa, standart yağlayıcı ile 1.800 min⁻¹ ve yüksek performanslı yağlayıcı ile 3.000 min⁻¹ izin verilir – dört boyutun tamamında ve üç oranın tamamında. Bir mil dikey konumdaysa azaltılmış sınır değerler geçerlidir. En düşük değerler standart yağlayıcı ile ZK-140’ta görülür: dikey girişte 1.550 min⁻¹ ve 1:1 oranında dikey çıkışta 1.460 min⁻¹. Belirleyici sınır her zaman boyut, oran, montaj konumu ve yağlayıcı kombinasyonundan doğar ve mil dikey konumdayken tasarımdan önce kontrol edilmelidir.

Oran; çıkış devir sayısını, mevcut torku ve mil çapını belirler. Düşük devir sayılarında en yüksek torku 1:1, en düşüğünü 3:1 sağlar – ZK-065’te 50 min⁻¹’de bu, 14 Nm’ye karşılık 18 Nm demektir. Yüksek devir sayılarında tablo kısmen tersine döner: 3.000 min⁻¹’de ZK-065, 2:1 ile hâlâ 14,5 Nm, 1:1 ile ise 12 Nm aktarır. Mil dikey konumdayken 2:1 ve 3:1 ayrıca 1:1’e göre daha yüksek devir sayılarına izin verir. Tahrik mili çapı 3:1’de daha küçüktür: ZK-090’da 18 mm yerine 12 mm, ZK-120’de 25 mm yerine 20 mm ve ZK-140’ta 32 mm yerine 28 mm. ZK-065’te tüm oranlarda 12 mm’dir.

Yapı biçimleri çıkış milinin konumunu açıklar: 1.1’de konik dişli tarafında (C tarafı), 1.2’de konik dişli tarafının karşısında (A tarafı), 1.3’te her iki tarafta (A ve C tarafı). 1.3 yapı biçimiyle tahrik gücü tek bir redüktörden iki çıkış miline dağıtılır. Versiyonlar mil kombinasyonunu açıklar: WE-FN giriş ve çıkışta dolu mil, HW-FN girişte dolu mil ve çıkışta içi boş mil. İçi boş mil versiyonu müşteri tarafındaki bir mile geçirilir; dolu mil versiyonu kaplin veya mil muylusu üzerinden bağlanır. Dolu miller DIN 6885-1 Form A’ya göre kama kanalı ve DIN 332 DS’ye göre mil merkezlemesi ile üretilmiştir.

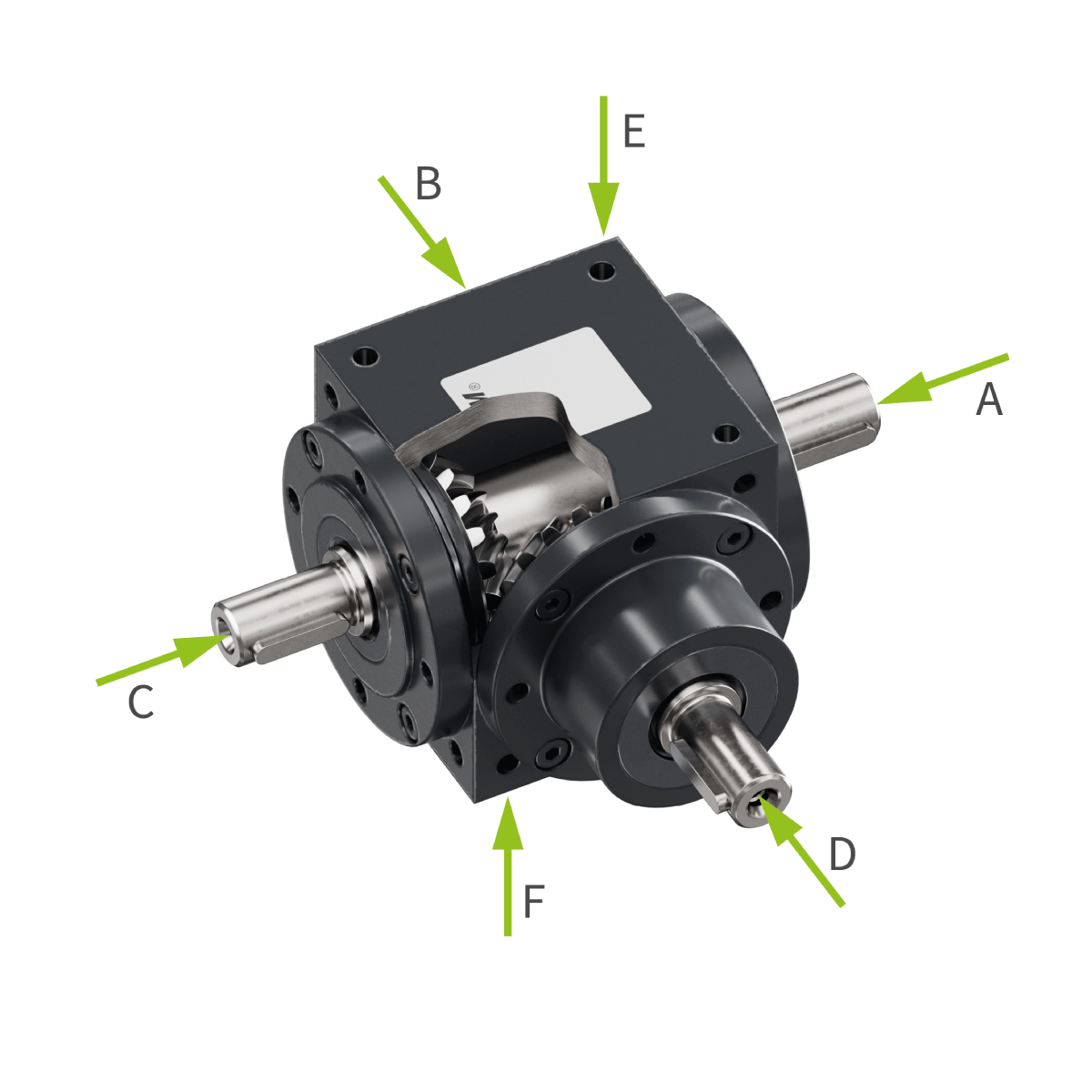

Gövde tüm yüzeylerinde işlenmiştir ve altı yüzü A’dan F’ye kadar adlandırılmıştır. Tahrik mili D tarafında, çıkış milleri A ve C taraflarında bulunur. Sipariş için üç bilgi gereklidir: hangi gövde yüzünün aşağı baktığını belirten montaj konumu, redüktörün sabitlendiği montaj tarafı ve isteğe bağlı olarak B, E veya F montaj tarafında sunulan yağ armatürünün tarafı. Montaj kılavuzları boyuta bağlıdır: ZK-065’te B, E ve F yüzlerinde M6; ZK-090’da M8; ZK-120 ve ZK-140’ta M10 – bu üçünde altı gövde yüzünün tamamında. İzin verilen mil kuvvetleri boyuta ve devir sayısına bağlıdır: çıkış milinde 50 min⁻¹’de eksenel 700 N ile 2.550 N ve radyal 950 N ile 3.900 N; tahrik milinde eksenel 420 N ile 1.550 N ve radyal 570 N ile 2.100 N izin verilir. 3.000 min⁻¹’de değerler belirgin şekilde düşer. Kayış gerginliği, zincir kuvvetleri ve bağlanan elemanların kendi ağırlığı talep sırasında belirtilmelidir.

Teknik tasarım için özellikle aşağıdaki bilgiler gereklidir:

  • tahrik görevi ve çalışma modu
  • gerekli çıkış torku
  • giriş hızı ve istenen oran
  • yapı biçimi, versiyon ve montaj konumu
  • tahrik ve çıkış milindeki eksenel ve radyal kuvvetler
  • ortam koşulları ve kurulum yeri

Ek olarak müşteri tarafındaki millere bağlantı, sabitleme ve montaj tarafı ile güvenlik gereksinimlerine ilişkin bilgiler gereklidir. Montaj durumuna ait bir teknik resim veya taslak, teknik değerlendirmeyi kolaylaştırır.
