SIZIN IHTIYAÇLARINIZ – BIZIM ÇÖZÜMLERIMIZ
Savunma uygulamaları için ZIMM tahrik çözümleri | Kaldırma, dengeleme ve hassas konumlandırma
| Hareket fonksiyonları: | Kaldırma · Yük destekleme · Hassas seviyelendirme · Dik konuma getirme ve pozisyonlama |
| Ürün grupları: | Vidalı kriko sistemleri · Elektromekanik aktüatörler |
| Kaldırma kuvveti aralıkları: | Vidalı kriko sistemleri: Redüktör başına 2,5 ila 1.000 kN · Elektromekanik aktüatörler: 25 ila 200 kN |
| Uygulama örnekleri: | Askeri araçlar için 4 kolonlu kaldırma platformları · Anten dikleştirme ile birlikte araç seviyelendirme · Sabit tesislerde anten konumlandırma |
| Kullanım alanları: | Askeri araçlar · Atölyeler · Radar ve haberleşme sistemleri · Anten sistemleri · Mobil platformlar · Koruyucu kabin/konteyner sistemleri · Özel amaçlı araçlar |
| Kalite yönetimi: | ISO 9001:2015 · Askeri standartlardan kaynaklanan gereklilikler proje bazında uygulanır |
Savunma uygulamalarında lineer tahrik sistemleri; kaldırma, ayarlama, dengeleme ve hassas konumlandırma gibi çok çeşitli hareket görevlerini üstlenir. ZIMM vidalı krikolar ve elektromekanik aktüatörleri, gerekli hareketleri güvenilir şekilde oluşturur ve farklı sistem ihtiyaçlarına uygun olarak projeye özel şekilde yapılandırılabilir.

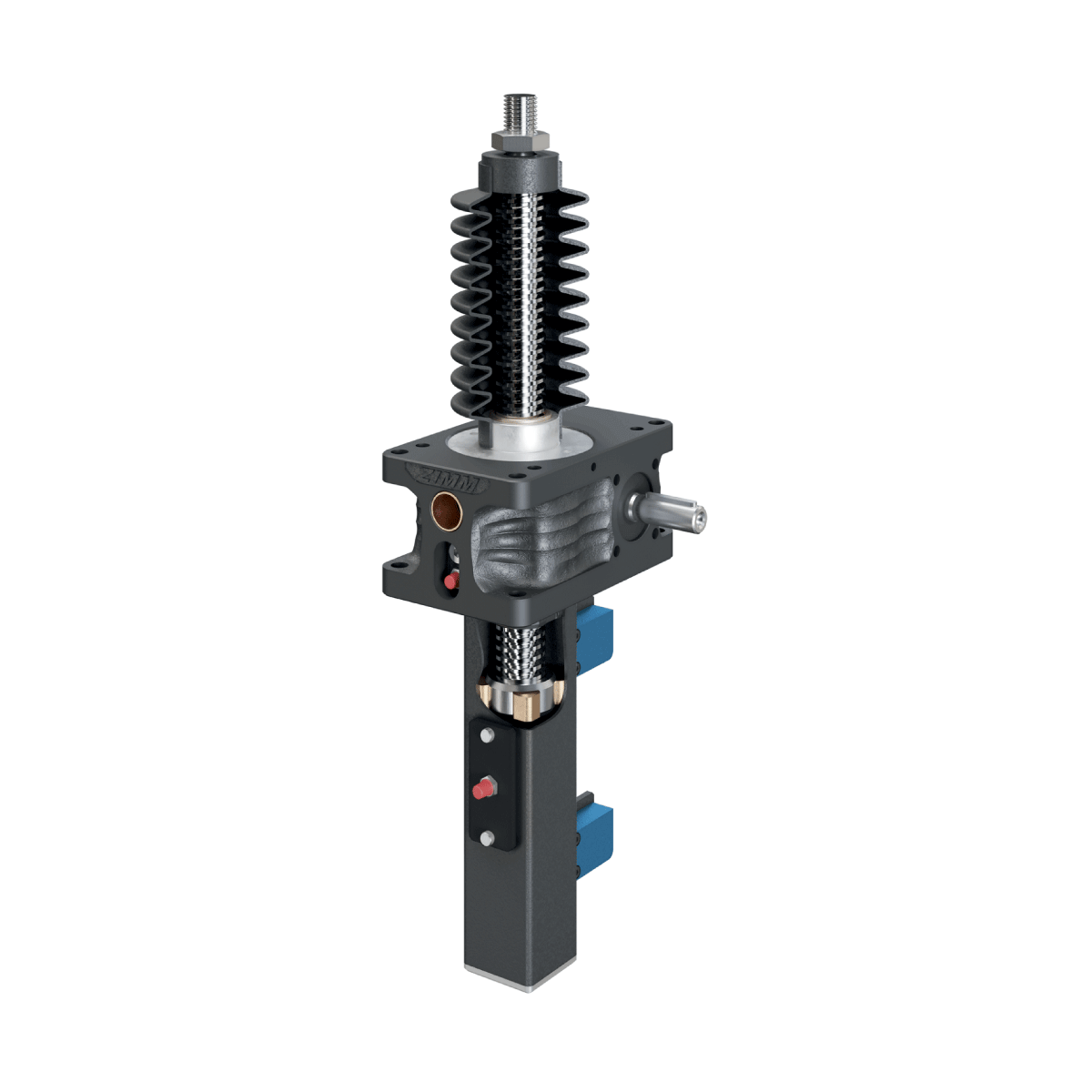

ZIMM modüler sisteminde, vidalı krikolar ve elektromekanik aktüatörler; miller, motorlar, bağlantı milleri, kaplinler ve ek parçalar ile kombine edilebilir. Bu sayede tek bir komponent yerine, ilgili hareket görevine özel olarak uyarlanmış komple bir tahrik sistemi ortaya çıkar. ZIMM, tahrik komponentlerini tedarik eder ve seçim ile boyutlandırma süreçlerinde destek sağlar; ancak komple sistem, ilgili araç veya tesis üreticisi tarafından tasarlanır. Boyutlandırma için hangi bilgilerin gerekli olduğu, sıkça sorulan sorular bölümünde belirtilmiştir.
ZIMM GmbH, Millennium Park 3, 6890 Lustenau, Avusturya adresindeki merkezinde, endüstriyel kaldırma ve konumlandırma uygulamaları için vidalı krikolar, elektromekanik aktüatörler ve uygun ek parçaları geliştirir ve üretir.

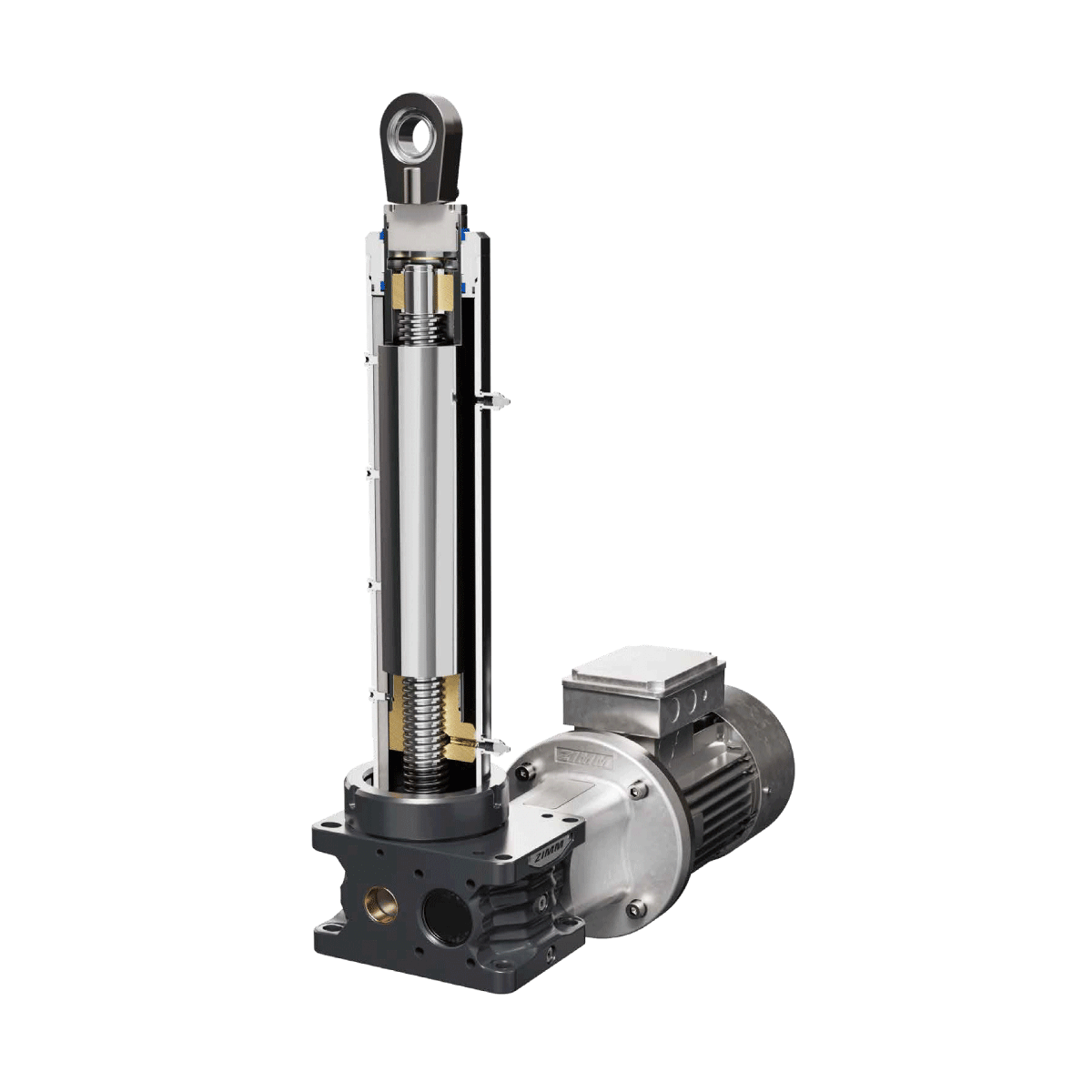

Elektromekanik aktüatörler
ZIMM elektromekanik aktüatörleri, bileşenlerin veya yüklerin kaldırılması, indirilmesi, desteklenmesi, konumlandırılması ve ayarlanması amacıyla kontrollü doğrusal hareketler üretir. Model ve sistem konfigürasyonuna bağlı olarak 25 kN ile 200 kN arasında kaldırma kuvveti kapasitesine sahip farklı versiyonlarda mevcuttur.
Gövde içerisinde bulunan vidalı mil ve sızdırmazlığı sağlanmış dişli kutusu, zorlu çalışma ortamlarında güvenilir kullanımı destekler. Koruma sınıfı, korozyon koruması, çalışma sıcaklığı aralığı, yağlama sistemi ve sızdırmazlık tasarımı, gerçek işletme ve çevre koşullarına uygun olarak belirlenir. Uygun flanşlar, mafsal başlıkları, destek tablaları, yataklama elemanları, limit şalterleri ve diğer montaj aksesuarları, sistemin mekanik ve kontrol açısından kolay ve güvenli şekilde entegre edilmesini sağlar.
Birden fazla aktüatör, iki farklı yöntemle senkronize şekilde hareket ettirilebilir. Bağlantı milleri üzerinden yapılan mekanik bağlantıda, aynı dişli oranı ve aynı vida mili adımı kullanıldığında, birbirine bağlı tüm tahrik noktalarında aynı strok mesafesi zorunlu olarak elde edilir. Bu durumda senkron hareket kinematik olarak sağlanır ve kontrol sistemine bağlı değildir. Ayrı tahrik edilen tahrik noktalarında ise farklı strok mesafeleri uygulanabilir. Bu durumda senkron hareket, kontrol sistemi ve konum sensörleri aracılığıyla sağlanır ve sürekli olarak izlenmelidir. Her iki çözüm de aynı sistem veya tesis içerisinde birlikte kullanılabilir.
Sertifikasyon, standartlar ve projeye özel uygunluk belgeleri
ZIMM vidalı krikolar ile elektromekanik aktüatörleri, endüstriyel uygulamalara yönelik makine bileşenleridir. ZIMM GmbH kalite yönetim sistemi, ISO 9001:2015 standardı kapsamında belgelendirilmiştir. Savunma sanayii alanındaki uygulamalarda, ayrıca askeri standartlara uygunluğun doğrulanmasına yönelik aşağıdaki belgeler ve kanıtlar sıklıkla talep edilmektedir:
- MIL-STD-810 – Sıcaklık, nem, toz, darbe ve titreşim gibi çevresel etkilere karşı dayanımın değerlendirilmesi
- MIL-STD-461 – Elektromanyetik uyumluluk gereklilikleri
Bu doğrulamalar, standart ürün kapsamına dahil değildir. Askeri standartlardan kaynaklanan gereklilikler, proje bazında değerlendirilir ve ürün tasarımı bu gerekliliklere uygun şekilde geliştirilir. Test kapsamı, uygunluk doğrulaması, gerekli dokümantasyon ve sorumluluklar her proje için ayrı ayrı belirlenir. Elektromanyetik uyumluluk doğrulaması, kural olarak motor, kablolar ve kontrol sistemi dâhil olmak üzere tüm sistemi kapsar. Bu nedenle doğrulamanın kapsamı, sistemden sorumlu taraf ile birlikte belirlenir. Çevresel koşullar, koruma sınıfı, korozyon koruması ve dokümantasyona ilişkin gereksinimlerin, ürün serisini, tasarımını ve ek parçaları etkilediğinden, tasarım sürecinin mümkün olduğunca erken aşamasında tanımlanması önerilir.
Savunma sanayiine yönelik örnek uygulamalar
Elektromekanik dört kolonlu kaldırma sistemi | Askerî araçların kontrollü olarak kaldırılması
Montaj, muayene ve bakım çalışmaları sırasında askerî araçlar, dört kaldırma noktası üzerinden kaldırılarak önceden belirlenmiş bir çalışma konumuna getirilir. Burada kaldırma noktaları, sistemin dört işlevsel taşıma ve kaldırma noktasını ifade etmektedir. Doğrusal kaldırma hareketleri ise ZIMM dört elektromekanik aktüatörü tarafından gerçekleştirilir. İki aktüatör aracın ön bölümünde, diğer iki aktüatör ise arka bölümünde konumlandırılmıştır. Ön taraftaki iki aktüatör ile arka taraftaki iki aktüatör, birer kaldırma grubu olarak birlikte kontrol edilir. Kontrol sistemi, kaldırma işlemi boyunca ön ve arka kaldırma gruplarının hareketlerini koordineli şekilde yönetir. Elektromekanik dört noktalı kaldırma sistemi, teknik açıdan uygun uygulamalarda hidrolik kaldırma sistemlerine alternatif olarak kullanılabilir. Araç taşıma ve destekleme sistemi, taşıyıcı yapı, kılavuzlama, kilitleme mekanizması, sensör sistemi ve emniyet fonksiyonları, aracın ve atölye uygulamasının gereksinimlerine göre tasarlanır.
Avantajlar
- Aracın, önceden tanımlanmış dört kaldırma noktasından güvenli şekilde kaldırılması
- Ön ve arka aktüatör çiftlerinin koordineli olarak kontrol edilmesi
- Montaj ve bakım çalışmaları için tekrarlanabilir ve hassas çalışma yüksekliği
- ZIMM kaldırma eksenlerinde hidrolik tahrik akışkanı kullanılmaması
- Araç ağırlığı, kaldırma stroku ve mevcut kaldırma noktalarına uygun şekilde uyarlanabilme
Çalışma prensibi
- Dört elektromekanik aktüatör, doğrusal kaldırma hareketlerini oluşturur
- İkişerli aktüatörler, ortak olarak kontrol edilen ön ve arka kaldırma gruplarını oluşturur
- Dört kaldırma noktası, aracı tasarımda öngörülen taşıma noktalarından güvenli şekilde destekler ve kaldırır
- Kontrol sistemi, iki kaldırma grubunun hareketini gerekli çalışma yüksekliğine ulaşıncaya kadar koordineli şekilde yönetir
- Taşıyıcı yapı, kılavuzlama, kilitleme ve emniyet elemanları, aracı çalışma konumunda güvenli şekilde sabitler
Kullanım senaryoları
- Askerî araçlarda montaj ve bakım-onarım çalışmaları
- Araç altı ve yürüyen aksam üzerinde gerçekleştirilen muayene ve kontrol işlemleri
- Araç bileşenlerinin değiştirilmesi ve bakımı
- Atölye ve bakım depolarında kullanılan sabit kaldırma sistemleri
- Teknik açıdan uygun uygulamalarda hidrolik kaldırma sistemlerinin, elektromekanik çözümlerle değiştirilmesi
Dieses Video zeigt, wie Förderbänder in der Intralogistik präzise verstellt und positioniert werden können. Mit elektromechanischen Aktuatoren von ZIMM lassen sich Bandhöhe, Seitenführung und Anstellwinkel reproduzierbar einstellen.
Askerî aracın tesviyesi ve radarın konumlandırılması | İki elektromekanik konumlandırma fonksiyonu
Mobil radar ve araç sistemlerinin, engebeli zeminlerde güvenli şekilde çalışabilmesi için öncelikle belirlenmiş yatay çalışma konumuna getirilmesi gerekir. Bu işlem sırasında aracın destek ayaklarındaki doğrusal konumlandırma hareketleri, ZIMM dört elektromekanik aktüatörü tarafından sağlanır. İki aktüatör aracın ön bölümünde, diğer iki aktüatör ise arka bölümünde konumlandırılmıştır. Dört aktüatörün koordineli olarak kontrol edilmesiyle, zemin kaynaklı yükseklik farklılıkları dengelenir ve araç öngörülen çalışma konumuna getirilir. Tesviye işleminin tamamlanmasının ardından, ayrı elektromekanik aktüatörler araç üzerine monte edilmiş radarı, taşıma konumundan çalışma konumuna getirir. Böylece araç tesviyesi ile radarın çalışma konumuna getirilmesi, aynı uygulama kapsamında ardışık olarak gerçekleştirilen, ancak teknik açıdan birbirinden bağımsız iki farklı konumlandırma fonksiyonunu oluşturur. Zemin temas elemanları, destek yapısı, kilitleme mekanizması, sensör sistemi ve stabilite, araç ve genel sistemin gereksinimlerine göre tasarlanır ve boyutlandırılır.
Avantajlar
- Aracın engebeli zeminlerde tesviye edilmesi
- Araç konumunun dört destek noktası üzerinden ayarlanması
- Radar sisteminin çalıştırılması için tanımlanmış başlangıç konumunun sağlanması
- Radarın elektromekanik olarak çalışma konumuna getirilmesi ve tekrar indirilmesi
- Her iki konumlandırma fonksiyonunun üst seviye araç kontrol sistemine entegre edilmesi
Çalışma prensibi
- Sensör sistemi, aracın mevcut eğimini ve konumunu algılar
- Dört elektromekanik aktüatör, destek noktalarındaki yüksekliği ayarlayarak aracın konumunu düzeltir
- Kontrol sistemi, aktüatörlerin hareketlerini koordine ederek aracı tanımlanmış yatay çalışma konumuna getirir
- Ayrı elektromekanik aktüatörler, ardından radarı çalışma konumuna hareket ettirir
- Zemin destek plakaları, taşıyıcı yapı, kilitleme sistemi ve emniyet fonksiyonları, çalışma sırasında hem aracı hem de radarı güvenli şekilde sabitler
Kullanım senaryoları
- Mobil radar platformları
- Haberleşme ve komuta-kontrol araçları
- Mobil keşif ve gözetleme sistemleri
- Konumlandırılabilir teknik sistemlerle donatılmış araçlar
- Tanımlanmış yatay çalışma konumu gerektiren mobil platformlar
Wie lassen sich Übergaben an Stationen in FTS-Anwendungen reproduzierbar und stabil umsetzen? Dieses Video zeigt, wie ZIMM Spindelhubgetriebe-Systeme im Top-Modul präzises Heben, Positionieren und Zentrieren ermöglichen. Für kompakte, tragfähige Lösungen an Übergabestationen und Transfermodulen.
Anten konumlandırma | Reflektör elevasyon açısının ayarlanması
Sabit anten ve radar sistemlerinde, reflektörün gerekli elevasyon açısına hareket ettirilmesi ve bu konumun tekrarlanabilir hassasiyetle sağlanması gerekir. Bu amaçla gerekli doğrusal konumlandırma hareketi, bir ZIMM vidalı kriko tarafından oluşturulur. Doğrusal hareket, tasarımda belirlenmiş bir mafsal noktası üzerinden anten reflektörünün salınım hareketine dönüştürülür. Bu uygulamanın karakteristik özellikleri; düşük konumlandırma hızları, hassas ayar adımları ve belirli bir konumda uzun süre sabit kalabilme özelliğidir. Konumlandırma kuvveti, mafsal noktasında oluşan öz ağırlık ve rüzgâr yüklerinden kaynaklanan kuvvetleri karşılayacak şekilde boyutlandırılmalıdır. Seri ve boyut; reflektörün kütlesi, kaldıraç oranları, dikkate alınacak rüzgar yükü, ayar aralığı, konumlandırma hızı, konumlandırma hassasiyeti gereksinimi ve görev döngüsü esas alınarak seçilir.
Avantajlar
- Elevasyon açısının hassas ve tanımlı şekilde ayarlanması
- Anten reflektörünün tekrarlanabilir hassasiyetle konumlandırılması
- Mekanik dişli oranı sayesinde yüksek konumlandırma kuvvetleri
- Uygulamaya özel taşıyıcı ve salınım mekanizmasına kolay entegrasyon
- Reflektör kütlesi, kaldıraç oranları ve hareket aralığına uygun şekilde uyarlanabilme
Çalışma prensibi
- Bir motor, dönme hareketini vidalı krikone iletir
- Vidalı kriko, dönme hareketini doğrusal bir konumlandırma hareketine dönüştürür
- Doğrusal hareket, önceden tanımlanmış bir mafsal noktası üzerinden reflektör yapısına aktarılır
- Anten reflektörü, istenen elevasyon açısına hareket ettirilir
- Uygun bir konum izleme sistemi, ulaşılan konumu üst seviye kontrol sistemine bildirir
Kullanım senaryoları
- Sabit parabolik anten sistemleri
- Radar ve haberleşme sistemleri
- Ayarlanabilir anten reflektörüne sahip yer istasyonları
- Değişken elevasyon açısına sahip anten sistemleri
- Mevcut mekanik konumlandırma sistemlerinin modernizasyonu
Bei Kartonförderstrecken ist der Richtungswechsel ein sensibler Taktpunkt. Dieses Video zeigt, wie ZIMM Drehtisch-Module mit ZK Kegelradgetrieben unterstützt: für definierte Drehpositionen, kompakte 90°-Umlenkung und stabile Übergaben in die nächste Förderstrecke.
Savunma teknolojisi için ZIMM tahrik teknolojisi – Sıkça sorulan sorular
Şimdi savunma uygulamanız için talep oluşturun
Savunma sanayiinde bir kaldırma, konumlandırma, tesviye veya ayarlama uygulaması mı planlıyorsunuz? Uygulamanızı açıklayın ve biliniyorsa; yük, kaldırma stroku, hız, görev döngüsü, tahrik noktalarının sayısı, montaj durumu ve ortam koşulları ile ilgili bilgileri bizimle paylaşın. Bir çizim veya taslak doğrudan eklenebilir. Uygulama mühendislerimiz, uygun vidalı krikolarnin, elektromekanik aktüatörlerin ve ilgili sistem bileşenlerinin seçimi konusunda size destek olur; buna proje özelindeki özel uygulamalar da dahildir.
