SIZIN IHTIYAÇLARINIZ – BIZIM ÇÖZÜMLERIMIZ
ZIMM, STS ve konteyner vinçleri için tahrik teknolojisi | Kilitleme, konumlandırma, ayarlama ve gerdirme
| Hareket fonksiyonları: | Kilitleme · Konumlandırma · Ayarlama · Gerdirme |
| Ürün grupları: | ZA-I serisi aktüatörler · ZA serisi aktüatörler · ZE serisi vidalı kriko sistemleri |
| Kaldırma kuvveti aralıkları: | Vidalı kriko sistemleri: Redüktör başına 2,5 ila 1.000 kN · Elektromekanik aktüatörler: 25 ila 200 kN |
| Uygulama örnekleri: | Portal vinçlerde yürüyüş takımı kilitleme · Spreader içindeki kilitleme ve ayar fonksiyonları · Backreach halat gergi sistemleri |
| Kullanım alanları: | Ship-to-shore vinçleri · Konteyner ve portal vinçler · Spreaderler · Konteyner terminalleri · Liman ekipmanları |
| Çalışma koşulları: | Açık alan montajı · Tuzlu atmosfer · Değişken sıcaklıklar · Vardiyalı ve sürekli çalışma |
| Proje türleri: | OEM yeni tasarım projeleri · Modernizasyon · Hidrolik tahriklerin değiştirilmesi |
| Kalite yönetimi: | ISO 9001:2015 · Vinç ve terminal şartnamelerinden gelen gereksinimler projeye özel |
Ship-to-Shore ve konteyner vinçleri, terminal operasyonlarında kilitleme, konumlandırma, ayarlama ve gerdirme işlevlerini güvenilir bir şekilde yerine getirmelidir. Sürüş modlarının, spreader fonksiyonlarının ve halatlı sistemlerin sorunsuz çalışması ve vinç mantığına sorunsuz bir şekilde entegre edilebilmesi için sağlam mekanik, net arayüzler ve tekrarlanabilir hareketler çok önemlidir.
ZIMM bunun için modüler bir çözüm seti sunar: ZA-I ve ZA serisi elektromekanik aktüatörler ile mil kaldırma redüktörleri, kilitleme, konumlandırma, ayarlama ve gerdirme için doğrusal hareketleri üstlenir. Böylece, işlev, entegrasyon kabiliyeti ve sürekli çalışmanın ön planda olduğu STS/konteyner vinçleri, liman ekipmanları ve retrofit görevleri için dayanıklı çözümler ortaya çıkar. ZIMM modüler ürün sistemi sayesinde, elektromekanik aktüatörler ve vidalı kriko sistemleri; uygun vidalı miller, motorlar, bağlantı milleri, kaplinler ve montaj aksesuarlarıyla kombine edilebilir. Sistem tasarımı; ayar veya kaldırma kuvveti, strok mesafesi, hareket hızı, çalışma çevrimi, tahrik noktası sayısı, montaj durumu, çevresel çalışma koşulları ve komple sistemin güvenlik konsepti dikkate alınarak gerçekleştirilir.
ZIMM GmbH; endüstriyel kaldırma, konumlandırma ve tahrik uygulamaları için vidalı krikolar, konik dişli redüktörler, elektromekanik aktüatörler ve uygun aksesuarlar geliştirir ve üretir; üretim ve yönetim merkezi Millenniumpark 3, 6890 Lustenau, Avusturya adresinde yer almaktadır.

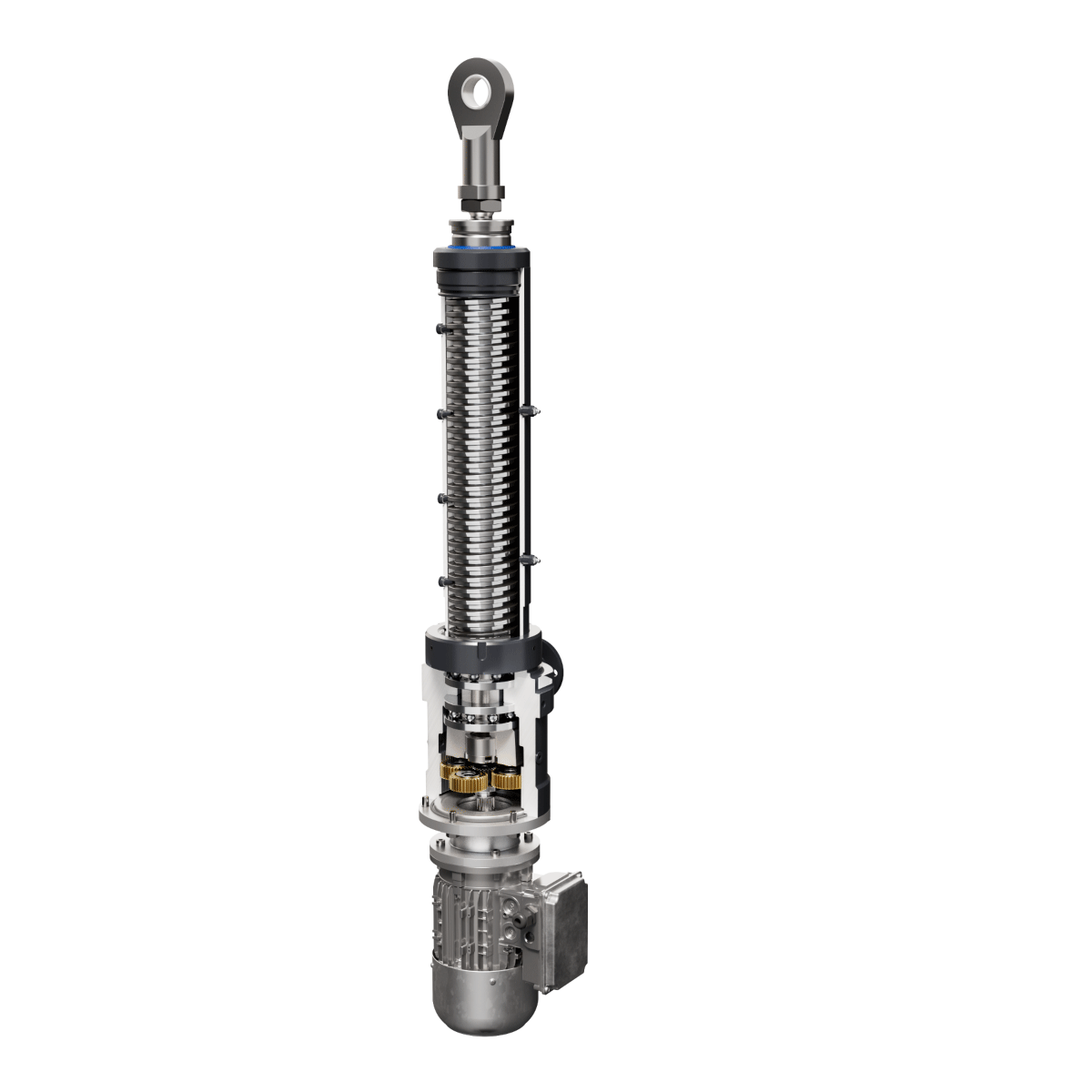

ZA-I-Seri | Aktüatörler
ZIMM ZA-I serisi aktüatörler; kilitleme, konumlandırma ve ayar hareketleri için koaksiyel elektromekanik lineer tahriklerdir. Motor, redüktör ve vidalı mil ortak bir eksen üzerinde yer alır. Bu koaksiyel yapı, tahrikin ince bir gövdede kalmasını sağlar ve alanın kısıtlı olduğu yerlerde de montaja olanak tanır.
25 ile 200 kN arasında dört boyutta, tek kademeli veya iki kademeli planet dişli ya da direkt tahrik seçenekleriyle, çalışma çevrimine ve sistem tasarımına uyarlanmış olarak sunulur. Gövde içinde yer alan vidalı mil kir, toz ve suya karşı korunur. Uygun flanşlar, mafsal başlıkları, yataklamalar ve limit şalterleri ZIMM modüler sisteminden temin edilir.

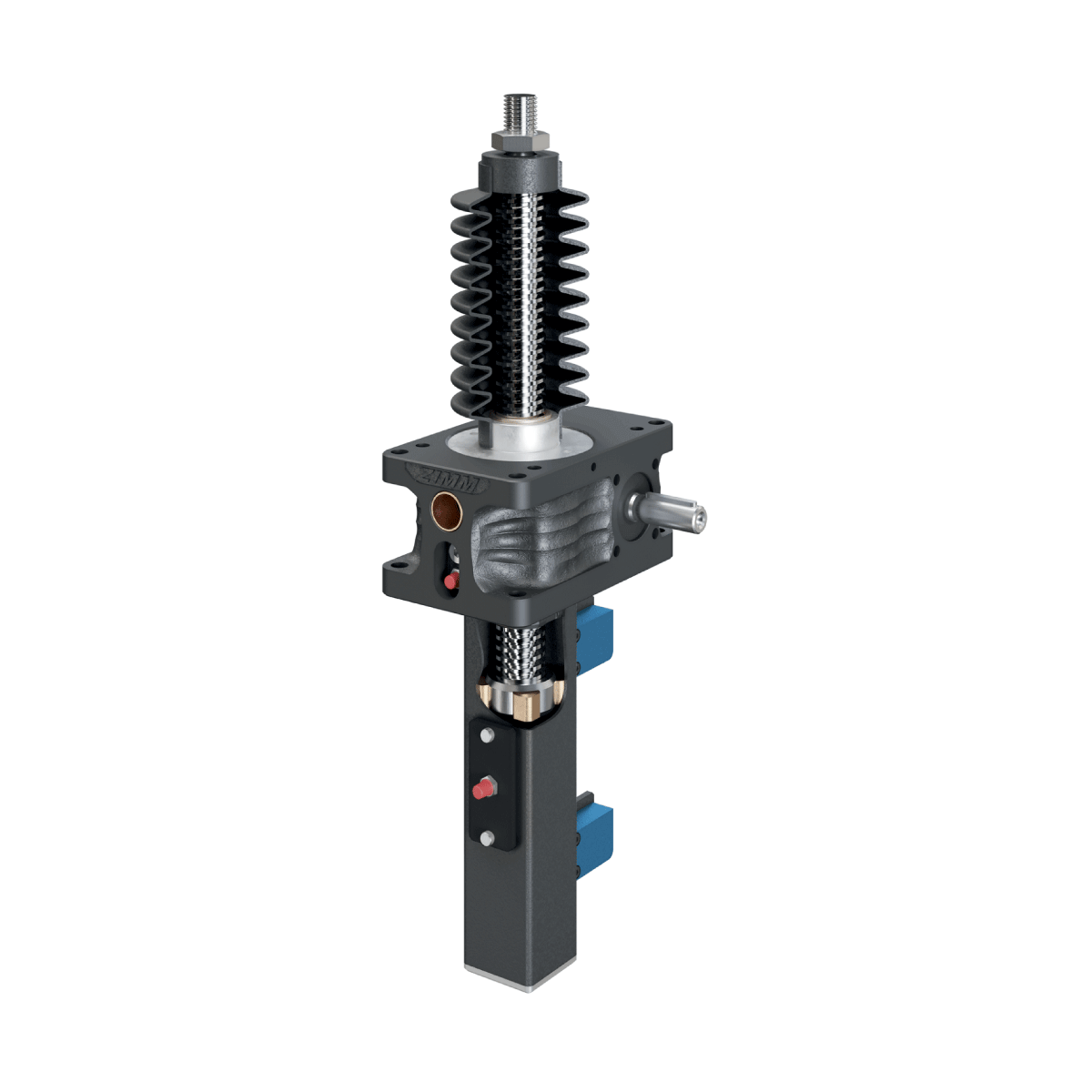

ZE-Seri | Vidalı kriko
ZIMM ZE serisi vidalı krikolar, girişe verilen dönme hareketini doğrusal bir kaldırma veya ayarlama hareketine dönüştürür; kaldırma, konumlandırma, ayarlama ve germe uygulamaları için.
5 ile 1.000 kN arasında 13 boyutta, trapez vida veya bilyalı vida seçenekleriyle ve dönen (R) veya sabit (S) mil ile sunulur. Artırılmış yağlama maddesi miktarı ısı dağılımını iyileştirir ve yüksek çalışma çevrimlerine olanak tanır. Bağlantı milleri, kaplinler ve konik dişli redüktörler aracılığıyla birden fazla ZE redüktörü, senkron kaldırma hareketine sahip, mekanik olarak bağlanmış çok vidalı sistemler halinde birleştirilebilir. Uygun ek parçalar ZIMM modüler sisteminden temin edilir.
STS/konteyner vinç ortamındaki tipik hareket görevleri
Safe-Lock | Portal vinçlerde yürüyüş kilitleme sistemi
Portal vinçlerin, çalışma moduna bağlı olarak boyuna hareket, enine hareket, dönme modu ve park modu arasında geçiş yapabilmesi gerekir. Bunun için yürüyüş takımı bileşenleri farklı konumlara döndürülür ve ardından güvenilir şekilde kilitlenir. Kilitleme sistemi, seçilen konumu serbest bırakmalı ve yük altında stabil şekilde tutmalıdır. Aynı zamanda emniyet pimini yukarı-aşağı hareketi net ve kontrollü biçimde sağlanmalıdır.
Avantajlar
- Kontrol edilebilir sürüş modları için net kilitleme hareketi
- Yürüyüş konumunun güvenilir şekilde sabitlenmesi için tekrarlanabilir pim pozisyonları
- Net son konum mantığına sahip sağlam elektromekanik çözüm
- Vinç kontrolü ve yürüyüş sistemi mantığına kolay entegrasyon
Çalışma prensibi
- ZA-I serisi elektromekanik bir aktüatör, emniyet pimi mekanizmasını çalıştırır
- Motor tahrikli mekanizma, seçilen yürüyüş konumuna bağlı olarak pimi çözer veya kilitler
- Son konum izleme sistemi, pimin yukarı-aşağı hareketini kontrol eder
- Döndürme işleminden sonra pim, yeni konumda kontrollü şekilde yerine oturur
Kullanım senaryoları
- Boyuna hareket modu ile enine hareket modu arasında geçiş
- Dönüş modunda kilitleme fonksiyonu
- Tanımlı park pozisyonlarının sabitlenmesi
- OEM veya retrofit portal vinç uygulamalarında yürüyüş sistemi kontrolü
Portal vinçler boyuna hareket, enine hareket, dönme modu ve park modu arasında geçiş yapar. Bunun için yürüyüş takımı bileşenleri kontrollü şekilde döndürülmeli ve güvenilir biçimde kilitlenmelidir.
Spreader | Kilitleme ve ayar fonksiyonlarının kontrolü
Spreader içinde kilitleme ve ayar fonksiyonlarının hassas şekilde çalıştırılması ve mekanik olarak izlenebilir biçimde kontrol edilmesi gerekir. Özellikle intermodal operasyonlarda, tekrarlanabilir hareket dizileri ve vinç sistemine tam entegrasyon kritik öneme sahiptir. Vinç yönetim sisteminin ilgili fonksiyonlara kesintisiz erişimi sağlanmalıdır.
Avantajlar
- Kilitleme ve ayar fonksiyonları için hassas elektromekanik hareket
- Vinç yönetim ve kontrol sistemlerine tam entegrasyon
- Doğrudan mekanik bağlantı sayesinde yüksek fonksiyonel izlenebilirlik
- Yüksek entegrasyon gereksinimi olan, net yapılandırılmış hareket süreçleri için uygunluk
Çalışma prensibi

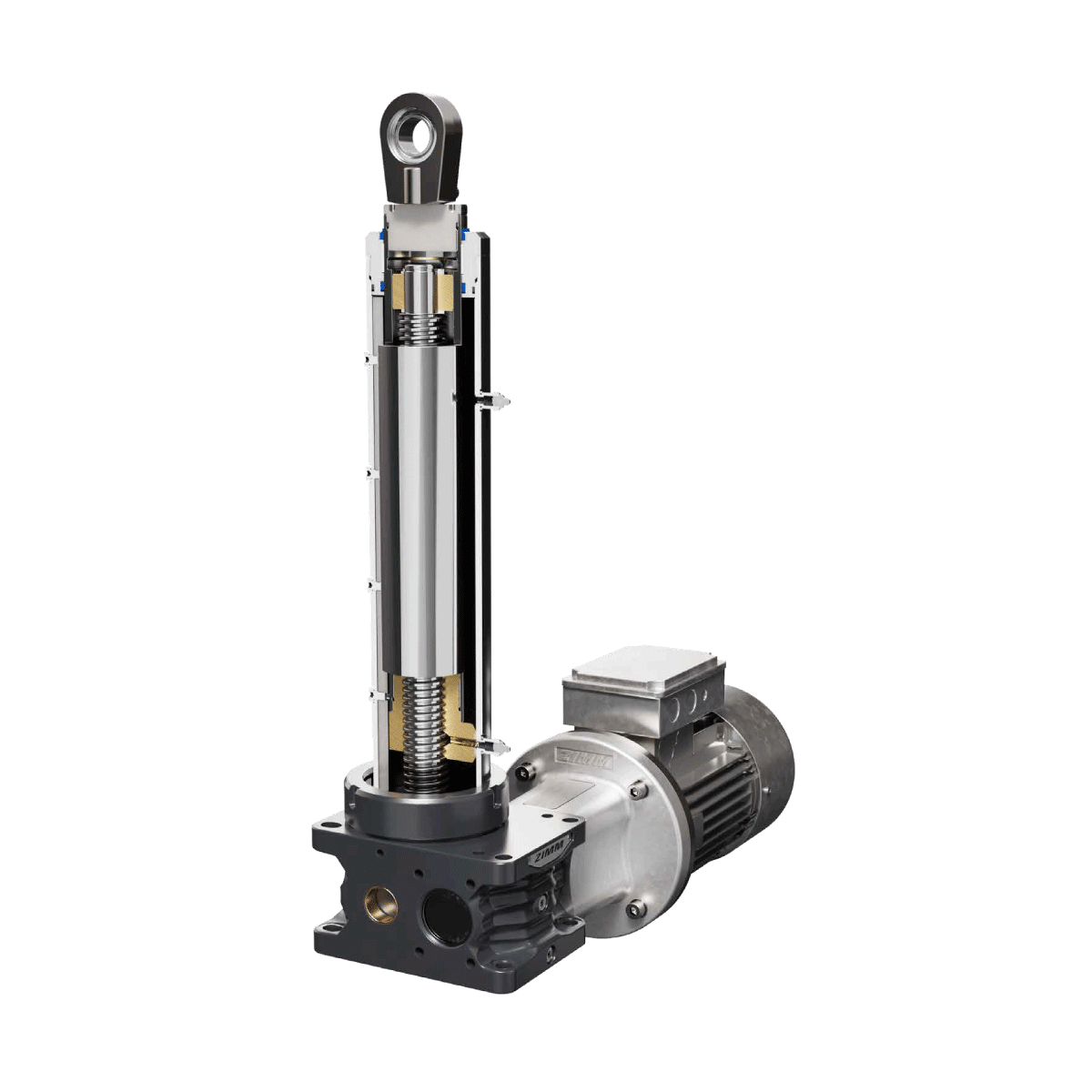

- ZA serisi elektromekanik aktüatörler ayar hareketini gerçekleştirir
- Karşılıklı fonksiyon elemanları, doğrudan bir mil üzerinden mekanik olarak bağlanabilir
- Böylece hareketler kontrollü şekilde aktarılabilir ve senkronize edilebilir
- Sistem tasarımı, fonksiyonların mekanik olarak anlaşılabilir bir mantıkla çalışmasını destekler
Kullanım senaryoları
- Konteyner elleçleme operasyonlarında spreader fonksiyonları
- Hareket kontrolü gereksinimi yüksek intermodal uygulamalar
- Tamamen elektriksel ve mekanik olarak entegre vinç sistemleri
- Kilitleme ve ayar fonksiyonlarının retrofit veya yeni tasarımı
Spreader içinde kilitleme ve ayar fonksiyonları hassas şekilde çalıştırılmalı ve mekanik olarak izlenebilir biçimde kontrol edilmelidir. Özellikle intermodal operasyonlarda tekrarlanabilir hareket dizileri kritiktir.
Backreach | Konteyner vinçlerinde halat gerginliğinin korunması
Konteyner vinçlerinin kara tarafındaki (backreach) bölümünde, halat gerginliğinin sürekli korunması gerekir. Bu sayede halatın gevşemesi (slack rope) önlenir ve arabacığın (trolley) stabil ve hassas şekilde yönlendirilmesi sağlanır. Aynı zamanda titreşimler azaltılır ve daha düzgün bir halat hareketi ile daha düşük aşınma elde edilir. Bu gerginlik fonksiyonu, işletme güvenliğini, yönlendirme kalitesini ve bakım kolaylığını artırır.
Avantajlar
- Sabit halat gerginliği
- Gevşek halat oluşumunun ve titreşim etkilerinin azaltılması
- Arabacığın daha hassas yönlendirilmesi ve konumlandırılması
- Daha düzgün halat hareketi ve daha az bükülme sayesinde düşük aşınma
Çalışma prensibi
- Vidalı kaldırma redüktörleri (spindel hub redüktörleri) lineer gerdirme hareketini oluşturur
- Gerdirme sistemi, halatları kontrollü bir ön gerilim altında tutar
- Halat yönlendirmesi ve gerginlik seviyesi tekrarlanabilir şekilde ayarlanabilir
- Daha az bükülme, halat ömrünü uzatır ve daha stabil bir çalışma sağlar
Kullanım senaryoları
- Konteyner vinçlerinde backreach halat gergi sistemleri
- Mevcut gergi sistemlerinin modernizasyonu (retrofit)
- Halat ömrü ve düzgün çalışma odaklı vinç uygulamaları
- Titreşim azaltma ve hassas trolley yönlendirmesinin önemli olduğu sistemler
Konteyner vincinin kara tarafındaki backreach bölümünde halat gerginliği sabit tutulmalıdır. Böylece gevşek halat oluşumu önlenir ve arabacık stabil şekilde yönlendirilebilir.
STS ve konteyner vinç uygulamaları için ZIMM tahrik teknolojisi – Sıkça sorulan sorular
Şimdi uygulamanız için talep oluşturun
STS ve konteyner vinçleri kapsamında bir kilitleme, konumlandırma, ayar veya gerdirme fonksiyonu mu planlıyorsunuz? O halde teknik gereksiniminizi ve yük, strok (hareket mesafesi), montaj durumu, hareket süreci ve kontrol gereksinimleri gibi temel parametreleri bizimle paylaşın. ZIMM, ZA-I ve ZA serisi elektromekanik aktüatörlerin yanı sıra, lineer hareket görevleri için vidalı kaldırma redüktörlerinin seçiminde hem OEM hem de retrofit projelerde sizi destekler.
