Sınırları olmayan showroom – maksimum açıklık için zemine gömülebilir cam cephe

ZIMM ile mimarlıkta yenilikçi bir kullanım örneği

Birinci sınıf bir showroom, tam genişliğinde açılarak eşiğe takılmadan, sessiz ve güvenli bir şekilde dış mekâna bağlanır. Açılma sırasında cam paneller zemine doğru indirilir; kapanma sırasında ise yukarı doğru hareket ederek cephe düzlemine boşluksuz bir şekilde oturur ve son konumda otomatik olarak kilitlenir. Bu sistem; hassas senkron hareket, bakım gerektirmeyen ve ömür boyu yağlanmış dişliler ile entegre güvenlik işlevleri sunar.

Projeye genel bakış

Bir premium markanın şehir merkezinde, etkinlik alanına sahip showroom’u. Hedef: İhtiyaca göre maksimum açıklık ve görünürlük ya da düz, güvenli şekilde kilitlenen bir kapanış – görünür dikme olmadan, eşiksiz, günlük kullanımda yüksek erişilebilirlikle.

Zorluk: Büyük boyutlu cam yüzeyler, sınırlı yapı alanı

Sınırlı yapı alanına rağmen büyük boyutlu cam yüzeylerin dikmesiz şekilde zemine gömülmesi ve boşluksuz olarak – hassas senkron hareket, entegre güvenlik, drenaj/kanal ısıtması ve bina otomasyon sistemine (GLT) entegrasyon ile birlikte kapanması gerekiyordu.

Çözüm

ZIMM, vidalı kriko sistemleriyle modüler bir kaldırma sistemi hayata geçirdi. Önceliklere bağlı olarak trapez ya da bilyalı vidalar tercih edilmektedir. Birden fazla segment senkronize şekilde hareket eder; son konum, pozisyon ve yük denetimi sistemi güvenli şekilde çalışmasını sağlar. Geometriye ve yük durumuna bağlı olarak farklı düzenlemeler kullanılır; yedeklilik opsiyoneldir. Ömür boyu yağlanmış, sızdırmaz dişliler ve işlev açısından kritik yüzeylerin boyasız bırakılması uzun ömürlülük sağlar. Kontrol sistemi, yumuşak kalkış ve duruş (rampa) ile bina otomasyon sistemine (GLT) arayüz bağlantıları sunar.

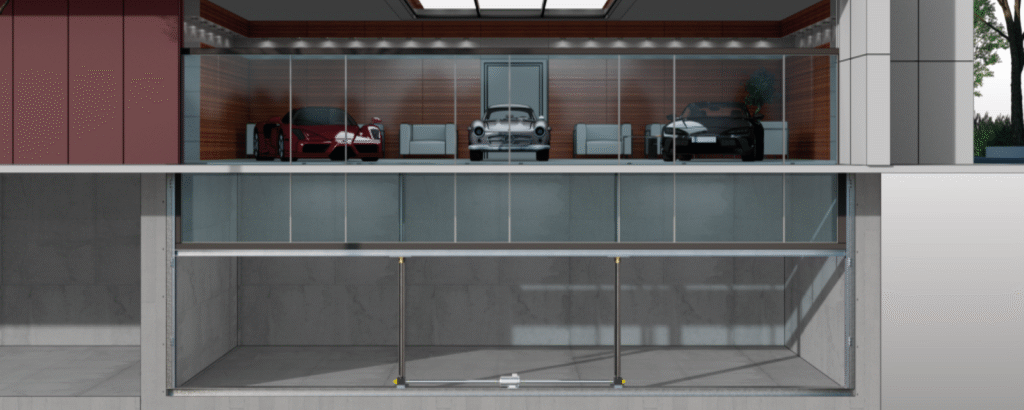

İhtiyaca göre cam paneller, duvarlar veya kapılar zemine indirilerek açıklık serbest bırakılır. Kapanış için bu elemanlar yeniden yukarı çıkar, cephe düzlemine hizalı şekilde kapanır ve son konumda kilitlenir. Bakım ve temizlik üstten gerçekleştirilir; drenaj ve gerektiğinde kanal ısıtması kış şartlarında güvenli çalışmayı sağlar. Acil durum çalışması için güvenli son konum (Fail-Safe) sağlanır – örneğin, kendinden kilitlemeli vidalar, frenler ve güvenlik somunu (SIFA) ile.

• Maksimum açıklık, eşiksiz geçiş, boşluksuz kapanış
• Sessiz ve hassas çalışma, sağlam mekanik yapı sayesinde yüksek kullanılabilirlik
• Entegre güvenlik: Sıkışma ve aşırı yük koruması, son konum denetimi
• Sınırlı yapı alanına kompakt entegrasyon, düşük bakım ihtiyacı
• Ek segmentler için ölçeklenebilir ve modüler yapı
