| POM ayar vidası dahil | |
| Som bronz | |
| Çelik | |

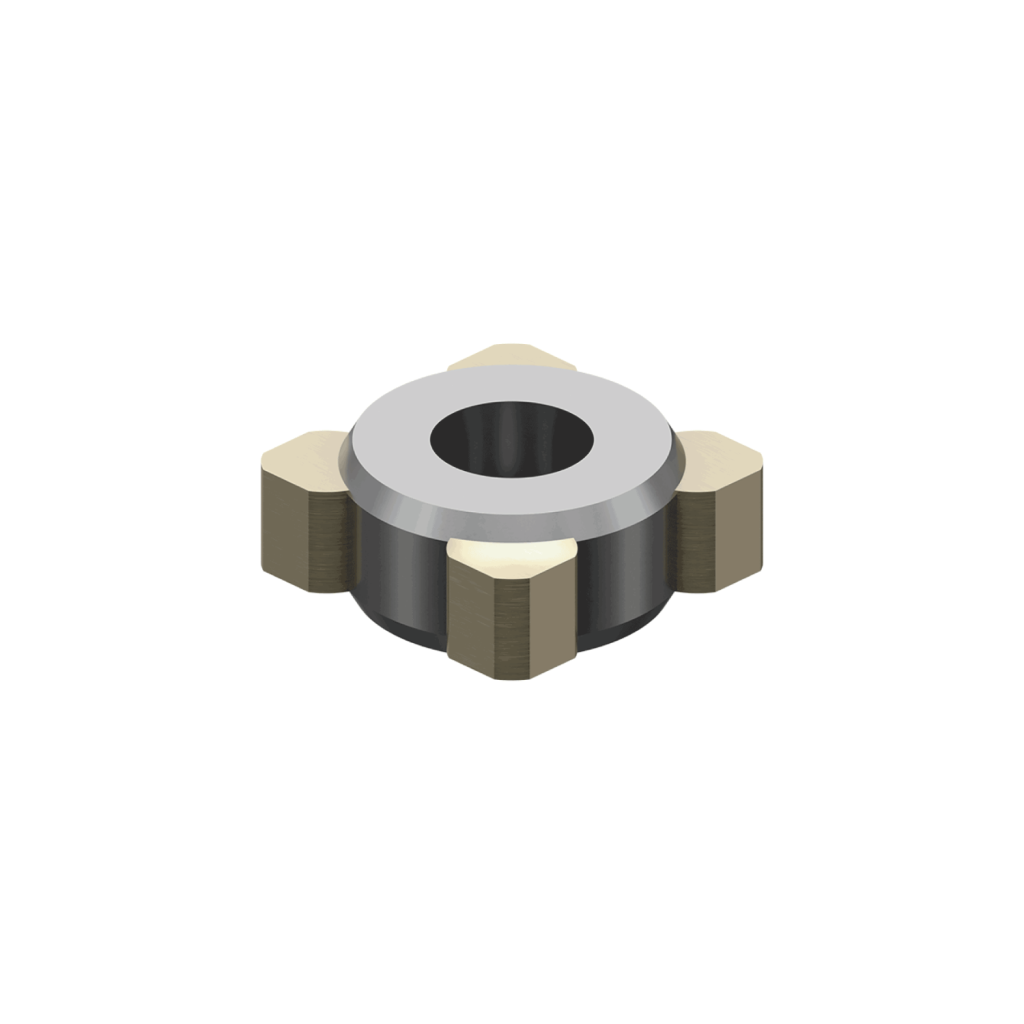

| Mil, konstrüksiyonunuza kontra şekilde bağlı değilse veya limit anahtarları veya bilyalı mafsal kafası KGK ile bağlantılı olarak bir anti-rotasyon gereklidir. |

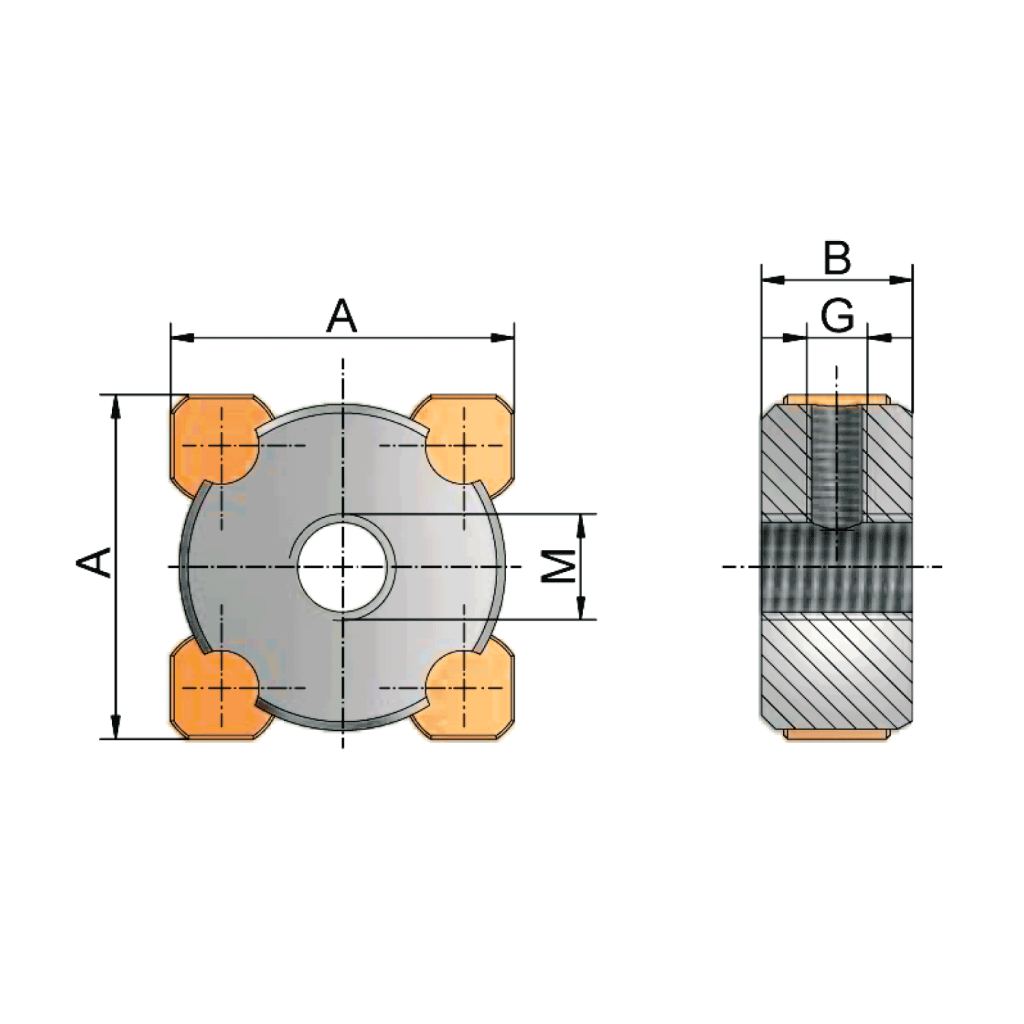

| Boyutlar | A | B | G | M | kg |
|---|---|---|---|---|---|
| 2,5 kN | 31×21 | 15 | Ø3 | M10 | 0,01 |
| 5 kN | 31 | 15 | M6 | M12 | 0,1 |
| 10 kN | 46 | 20 | M8 | M14 | 0,23 |
| 25 kN | 46 | 20 | M8 | M20 | 0,23 |
| 35 kN | 56 | 30 | M8 | M24 | 0,65 |
| 50 kN | 84 | 30 | M10 | M30 | 1,27 |
| 100 kN | 84 | 30 | M10 | M36 | 1,2 |
| 150 kN | 114 | 30 | M12 | M48x2 | 2,15 |
Talep üzerine diğer boyutlar için ölçüler.
