Boyut-40-VWZ | Bağlantı mili

Bağlantı milleri VWZ|Bağlantı teknolojis

Boyutlar:	VWZ-40
Nominal tork:	21Nm
Maks. Tork:	42Nm
Shore sertlik yıldız:	64D
Malzeme:	Yüksek mukavemetli alüminyum (istek üzerine INOX)
Burulma sertliği (yıldız başına) CTdyn Nm/rad:	3700
Burulma sertliği (boru başına) CTdyn Nm/rad:	2332
Sıkma vidası boyutu:	M5
Sıkma vidası torku:	8Nm
Ağırlık her iki kaplin kg:	0,36
Tüp/m kg:	0,76
Kaplin tipi:	KUZ-KK-24
Min. Uzunluk:	133 mm
Maks. Uzunluk:	4000 mm

Standart delikler Ø (sayfa 1)

Standart delikler Ø (sayfa 2)

Lütfen bir uzunluk ekleyin 133'den 4000'ye (mm)

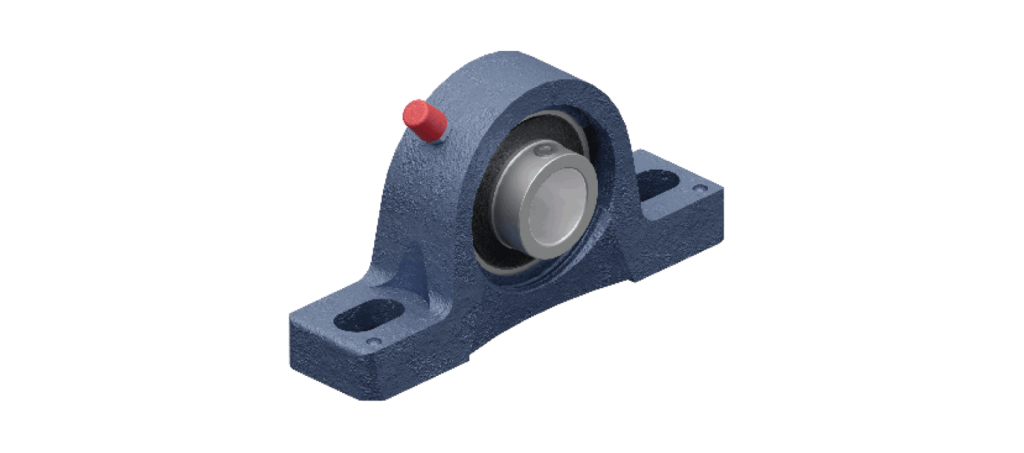

Yatak blok STL

Malzeme – Gövde:	Gri dökme demir, mavi boyalı
Malzeme – Yatak:	Rulman çeliği
Sıcaklık aralığı:	-30C° ila + 120°C

Lütfen dikkat:
Yüksek hızlarda çalıştırılan uzun bağlantı milleri için yataklı rulman kullanılır. Lütfen kaide yatağının montaj yüksekliğine özellikle dikkat ediniz.

STL Sayısı (isteğe bağlı)
