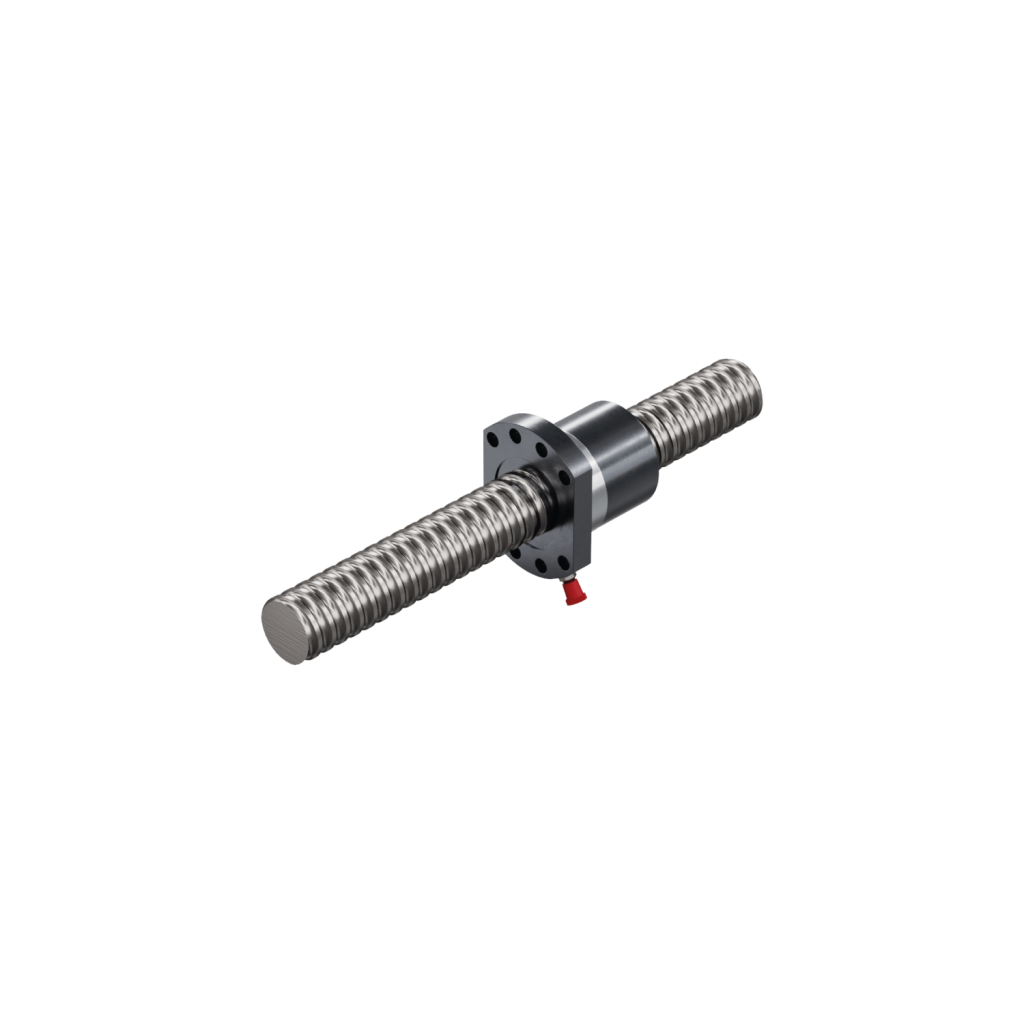

Flanş somunlu vidalı mil tahriki KGT-F

Malzeme – Spindle:	1.1213 (Cf 53) indüksiyonla sertleştirilmiş ve polisajlanmış
Malzeme – Somun:	16MnCr5
Hatve doğruluğu:	300 mm’de +/- 0,05 mm

Dikkat:
S-versiyonu için 35kN mevcut değildir.

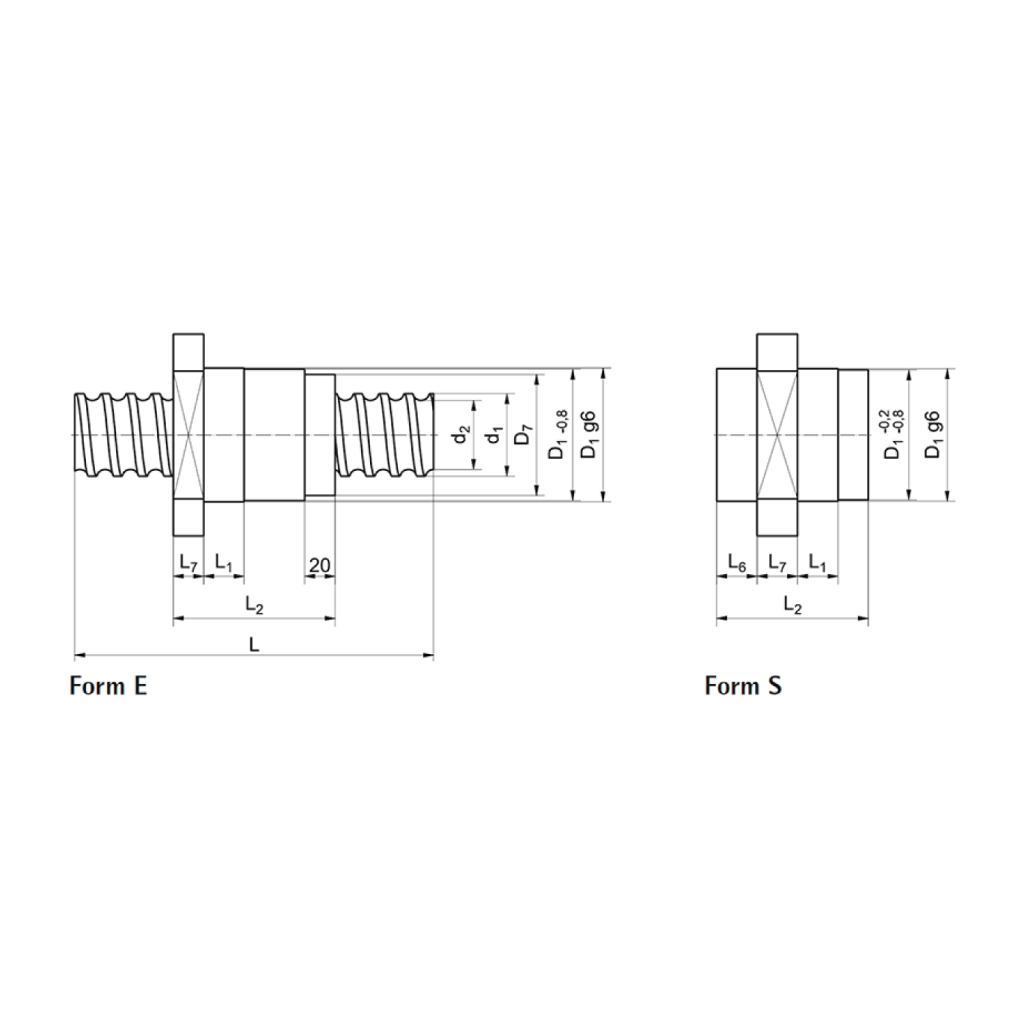

Boyutlar	KGT	Tasarım	Delik Modeli	dN = Ø	d1 mm	d2 mm	D1 mm	D4 mm	D5 mm	D6 mm	D7 mm	L1 mm	L2 mm	L6 mm	L7 mm	L8 mm	Yağlama deliği G	Eksenel boşluk maks. mm	Tiraj sayısı	Yük değeri kN C	Yük değeri kN C0=Coa
5 kN	16×5	E	1	16	15,5	12,9	28	38	5,5	48	–	10	42	–	10	40	M 6	0,08	3	9,3	13,1
5 kN	16×10	E	1	16	15,4	13	28	38	5,5	48	–	10	55	–	10	40	M 6	0,08	6	15,4	26,5
10 kN	25×5	E	1	25	24,5	21,9	40	51	6,6	62	–	10	42	–	10	48	M 6	0,08	3	12,3	22,5
10 kN	25×10	E	1	25	24,5	21,9	40	51	6,6	62	–	16	55	–	10	48	M 6	0,08	3	13,2	25,3

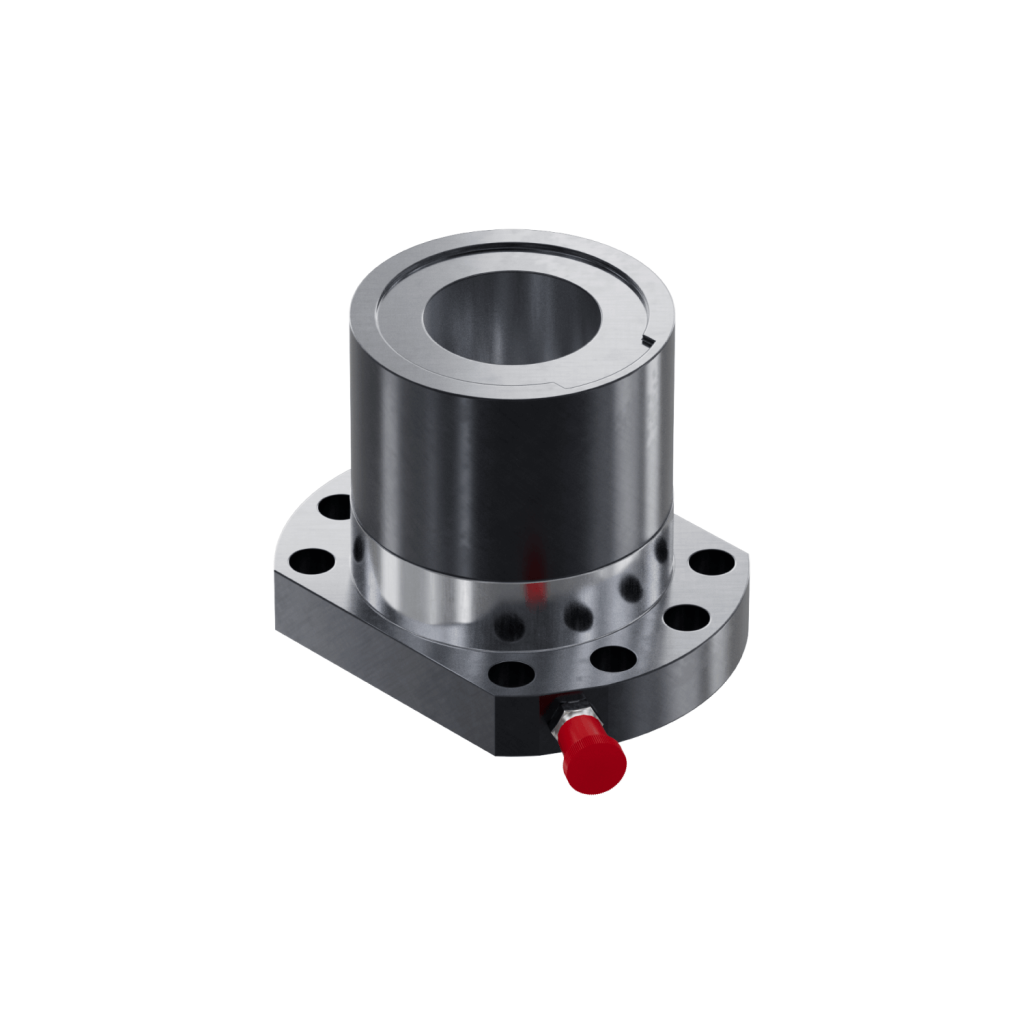

10 kN	25×25	S	1	25	24,5	22	40	51	6,6	62	–	9	35	8	10	Flanş yuvarlak (Açık)	M 6	0,08	5	16,7	32,3
10 kN	25×50	S	1	25	24,1	21,5	40	51	6,6	62	–	10	58	10	10	48	M 6	0,15	5	15,4	31,7
25 kN	32×5	E	1	32	31,5	28,9	50	65	9	80	–	10	55	–	12	62	M 6	0,08	5	21,5	49,3
25 kN	32×10	E	1	32	32,7	27,3	53	65	9	80	–	16	69	–	12	62	M 8×1	0,08	3	33,4	54,5
25 kN	32×20	E	1	32	31,7	27,9	53	65	9	80	–	16	80	–	12	62	M 6	0,08	4	29,7	59,8
25 kN	32×40	S	N*	32	30,9	28,3	53	68	7	80	–	14	45	7,5	16	Flanş yuvarlak (Açık)	M 6	0,08	4	14,9	32,4
35 kN (R versiyonu)	40×5	E	2	40	39,5	36,9	63	78	9	93	–	10	57	–	14	70	M 6	0,08	5	23,8	63,1
35 kN (R versiyonu)	40×10	E	2	40	39,5	34,1	63	78	9	93	–	16	71	–	14	70	M 8×1	0,08	3	38	69,1
35 kN (R versiyonu)	40×20	E	2	40	39,7	35,9	63	78	9	93	–	16	80	–	14	70	M 8×1	0,08	4	33,3	76,1
35 kN (R versiyonu)	40×40	S	2	40	38,9	36,3	63	78	9	93	–	16	85	7,5	14	Flanş yuvarlak (Açık)	M 8×1	0,08	8	35	101,9
50 kN	40×5	E	2	40	39,5	36,9	63	78	9	93	–	10	57	–	14	70	M 6	0,08	5	23,8	63,1
50 kN	40×10	E	2	40	39,5	34,1	63	78	9	93	–	16	71	–	14	70	M 8×1	0,08	3	38	69,1
50 kN	40×20	E	2	40	39,7	35,9	63	78	9	93	–	16	80	–	14	70	M 8×1	0,08	4	33,3	76,1
50 kN	40×40	S	2	40	38,9	36,3	63	78	9	93	–	16	85	7,5	14	Flanş yuvarlak (Açık)	M 8×1	0,08	8	35	101,9
