Limit anahtar seti ES

Tip:	Pozitif açılımlı mekanik limit anahtarı
Malzeme:	Metal gövde, makaralı
Çalışma modu:	1Ö + 1S, geçmeli kontak takılı
Koruma sınıfı:	IP67
Sıcaklık aralığı:	-40°C ila +70°C
Malzeme – Standart kablo:	PVC siyah Ø 7,3 mm, 5 x 0,75 mm²
Sıcaklık – Standart kablo:	-25°C ila +70°C
Sıcaklık – Özel kablo:	-40°C ila +105°C (sadece istek üzerine temin edilebilir)
Elektriksel döngü:	Maks. 240V AC / 1,5A Maks. 250V DC / 0,1A
Elektrik hizmet ömrü:	240V DC/3W’da 5 milyon anahtarlama döngüsü 230V AC/0,5A’de 1 milyon anahtarlama döngüsü
Ağırlık – Limit anahtarı:	0,2 kg
Ağırlık – kablo (5m):	0,45 kg

Lütfen dikkat:
Limit anahtarları, termovelin dört farklı tarafında birbirinden bağımsız olarak konumlandırılabilir.

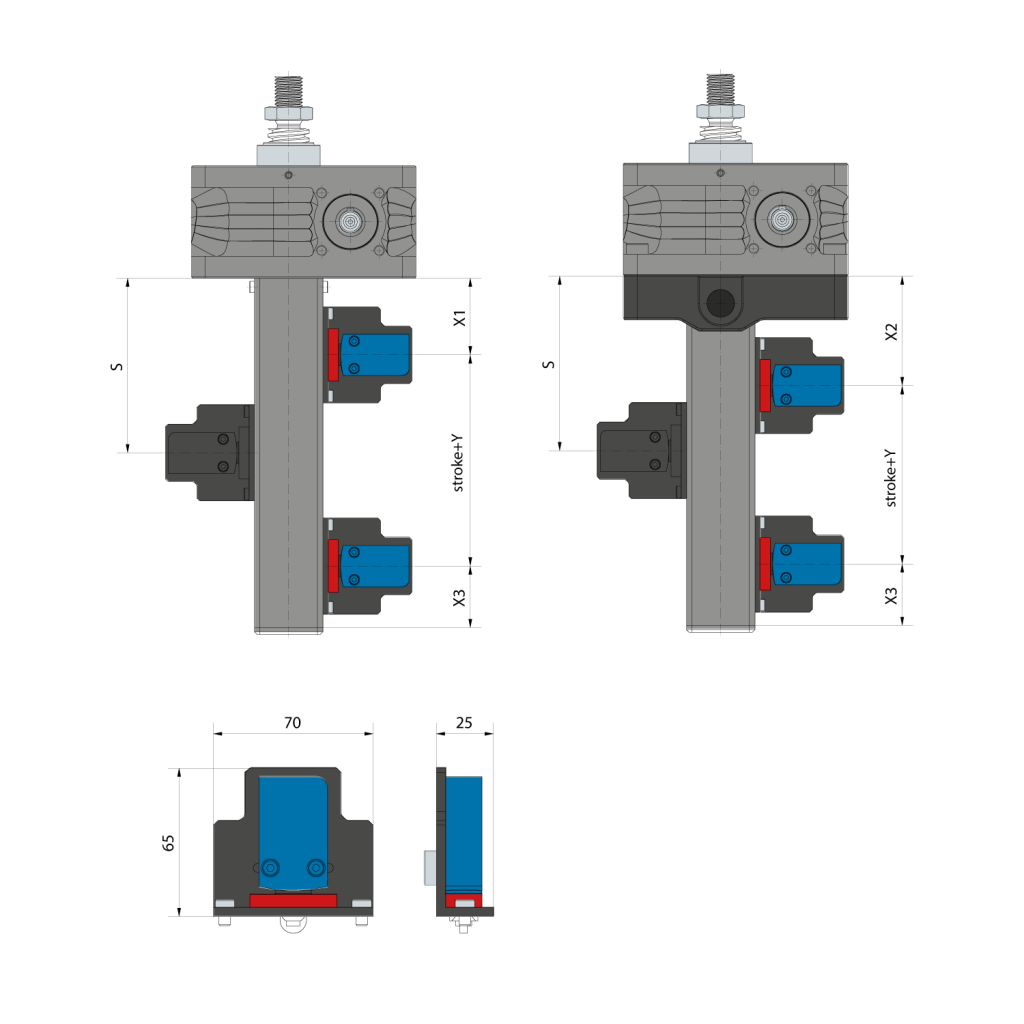

Boyutlar	Kılavuz	Boyut	X1	X2	X3	Y
2,5 kN	TR	16×4	48	70	48	21
5 kN	KGT	16×5	49	70	45	25
	KGT	16×10	49	70	45	25
	TR	18×4	49	70	45	25
10 kN	TR	20×4	52	72	45	24
	KGT	25×5	52	72	45	24
	KGT	25×10	52	72	45	24
	KGT	25×25	77	77	68	24
	KGT	25×50	142	142	133	24
25 kN	TR	30×6	56	80	45	24
	KGT	32×5	56	80	45	24
	KGT	32×10	56	80	45	24
	KGT	32×20	56	80	45	24
	KGT	32×40	91	91	78	24
35 kN	TR	40×7	64	90	45	34
50 kN	KGT	40×5	65	90	45	34
	TR	40×7	65	90	45	34
	KGT	40×10	65	90	45	34
	KGT	40×20	65	90	45	34
	KGT	40×40	90	90	68	34
100 kN	KGT	50×10	65	110	45	34
	KGT	50×20	70	110	48	34
	KGT	50×40	110	110	88	34
	TR	55×9	65	110	45	34
150 kN	TR	60×9	70	120	45	34
	KGT	63×10	70	120	45	34
	KGT	63×20	75	120	48	34
	KGT	63×40	115	120	88	34
	KGT	63×60	155	155	128	34
