| Çelik, korozyona dayanıklı | |
| Tahriğe paralel Tahriğe dik |
Yağlama:
Bronz burçlar PTFE kaplıdır ve bu nedenle normal çalışma sırasında yağlanmaları gerekmez. Yüksek yükler için düzenli yağlama öneriyoruz.

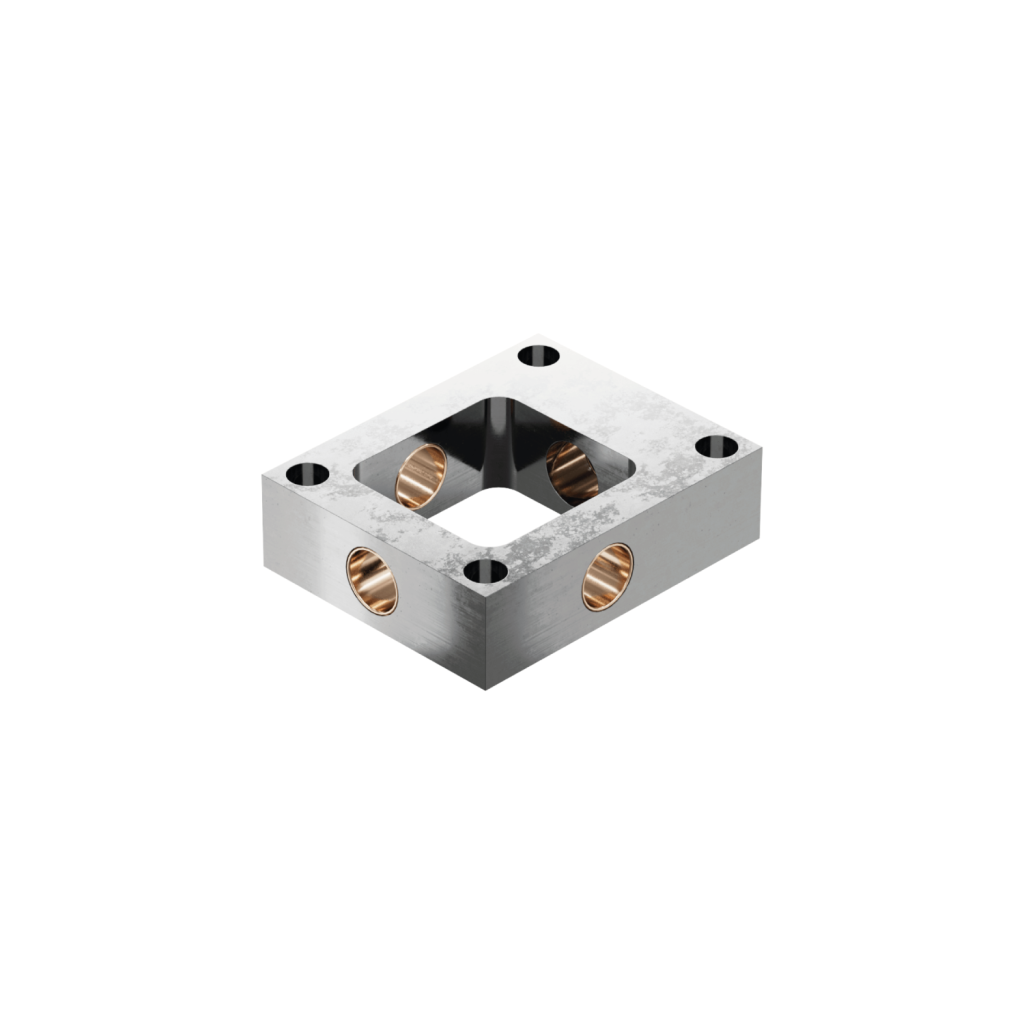

Büyük motorlarda, uzun stroklar ve yüksek görev döngüleri için, döner yatak plakası KAR varyantı tercih edilir, çünkü motor ağırlığı yatak noktaları tarafından desteklenir ve mil üzerine yük binmez.
Lütfen dikkat:
KAR döner yatak plakası ile birden fazla redüktör arka arkaya çalıştırılabilir.

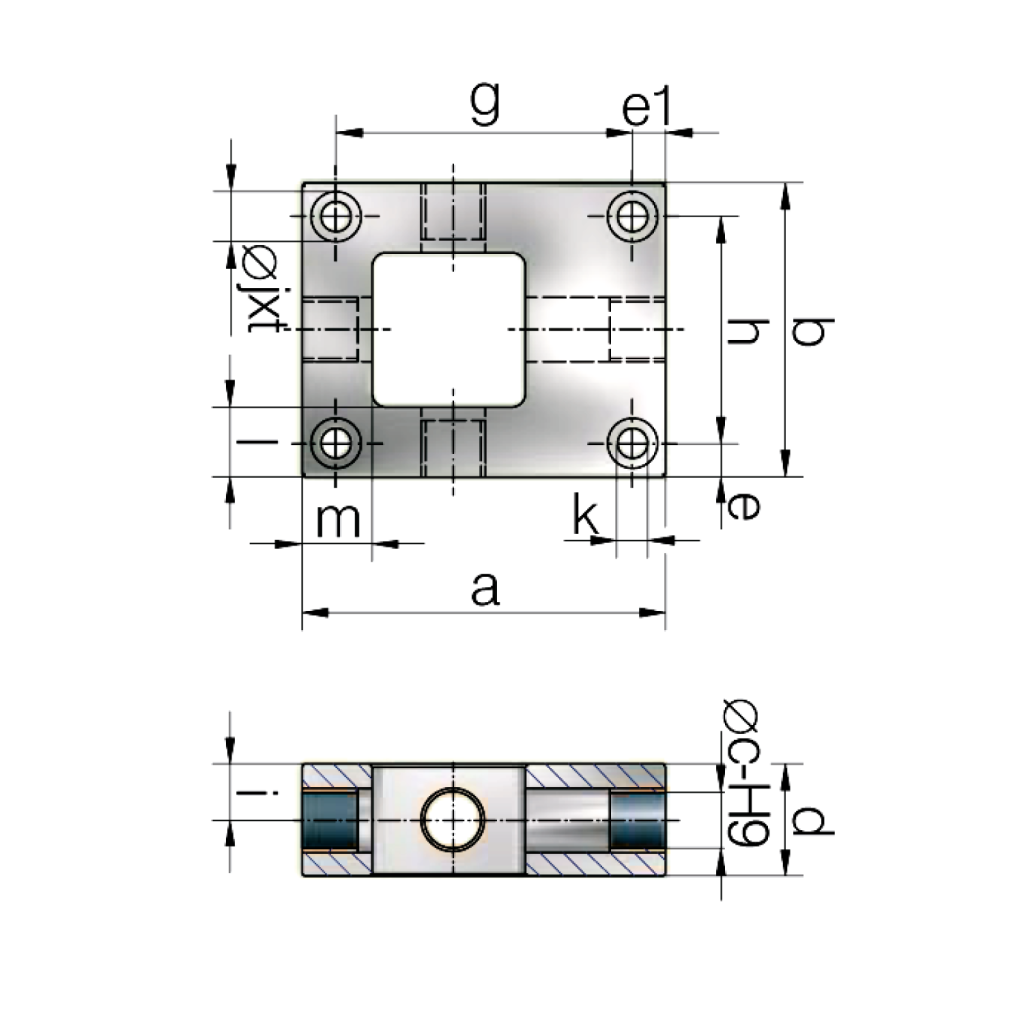

| Boyutlar | a | b | c | d | e | e1 | g | h | i | j | k | l | m | t | kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2,5 kN | 70 | 50 | 16 | 30 | 6 | 6 | 48 | 38 | 13 | 13 | 6,6 | 11 | 13 | 8 | 0,2 |
| 5 kN | 80 | 72 | 16 | 30 | 10 | 10 | 60 | 52 | 15 | 15 | 9 | 18 | 10 | 9 | 0,8 |
| 10 kN | 100 | 85 | 16 | 30 | 11 | 11 | 78 | 63 | 15 | 15 | 9 | 16 | 11 | 9 | 1,2 |
| 25 kN | 130 | 105 | 20 | 40 | 12 | 12 | 106 | 81 | 20 | 18 | 11 | 25 | 25 | 11 | 2,8 |
| 50 kN | 180 | 145 | 30 | 50 | 15 | 15 | 150 | 11 5 | 25 | 20 | 13 | 24 | 30 | 13 | 5,3 |
| 100 kN | 200 | 175 | 40 | 70 | 22 | 17 | 166 | 131 | 35 | 26 | 17 | 40 | 30 | 18 | 11,1 |
| 150 kN | 220 | 205 | 50 | 80 | 25 | 25 | 170 | 155 | 40 | 33 | 22 | 40 | 28 | 22 | 13,5 |
