Sarkaç somun PM

Malzeme – Gövde:	Gri Dökme Demir (GG25)
Malzeme – Bilyalı Somun:	Bronz (Rg7)
	Sarkaç somunu, millerin birbirlerine ve kılavuzlara olan paralellik hatalarını telafi edemez. Tam hizalamayı sağlamak için özen gösterilmelidir. Bu nedenle redüktörlerin montaj yüzeyleri de kılavuzlara tam olarak dik açılı olmalıdır.

Maks. 3’e kadar açı telafisi
Körükler her iki tarafa da takılabilir
Redüktör boğazı, somun ve karşı yatak plakasında aynı Ø
Gres nipeli sayesinde merkezi yağlama ya da yağlayıcı bağlantısı

Lütfen dikkat:
Kendinden hizalamalı somunlar, vidalar arasındaki veya vidalar ve kılavuzlar arasındaki paralellik hatalarını telafi edemez. Hassas hizalama sağlamaya dikkat edin. Bu nedenle redüktörlerin bağlantı yüzeyleri kılavuzlara tam olarak dik açılı olmalıdır.

Lütfen vidalı kriko boyutunu seçin

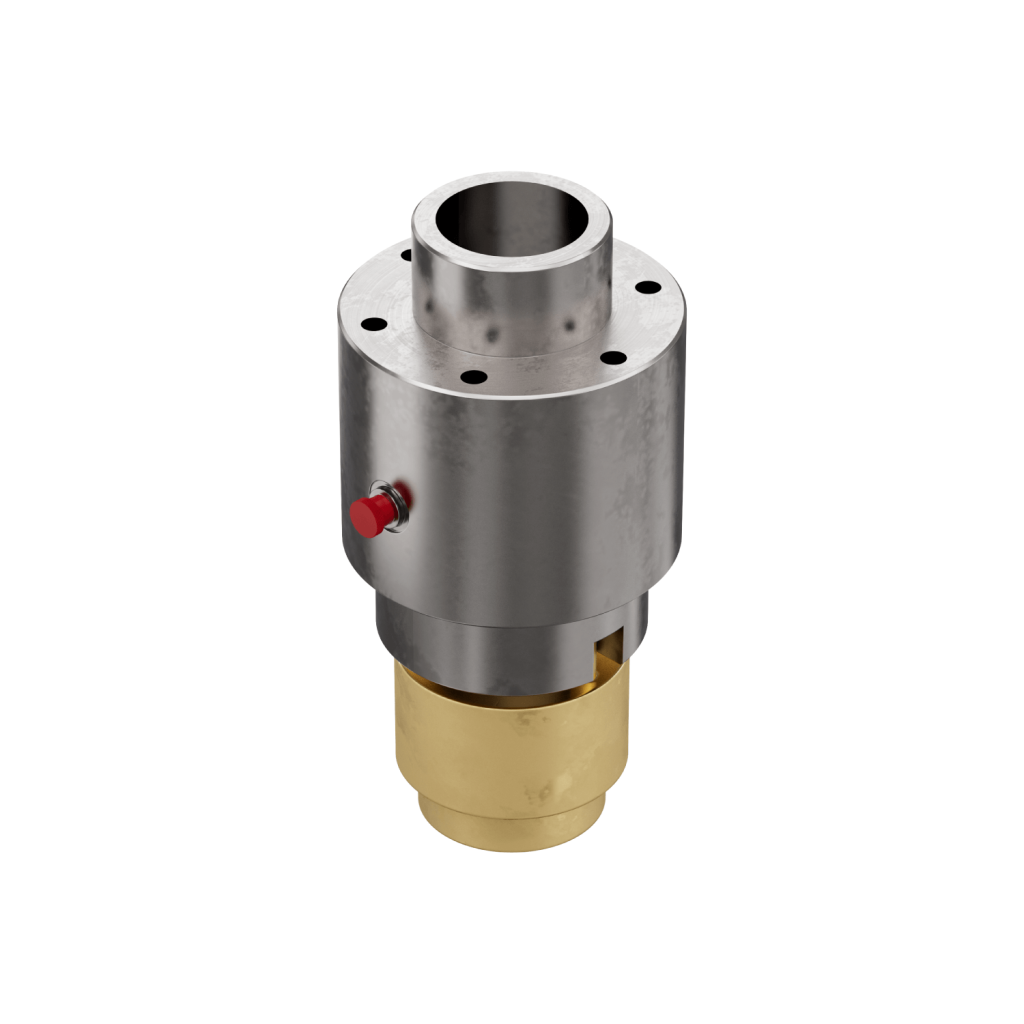

Adaptör dahil emniyet somunu SIFA-PM

Malzeme – SIFA-PM:	Kızıl Bronz (RG7)
Malzeme – Adaptör:	Çelik, korozyona dayanıklı

Adet SIFA-PM dahil Adaptör (isteğe bağlı)

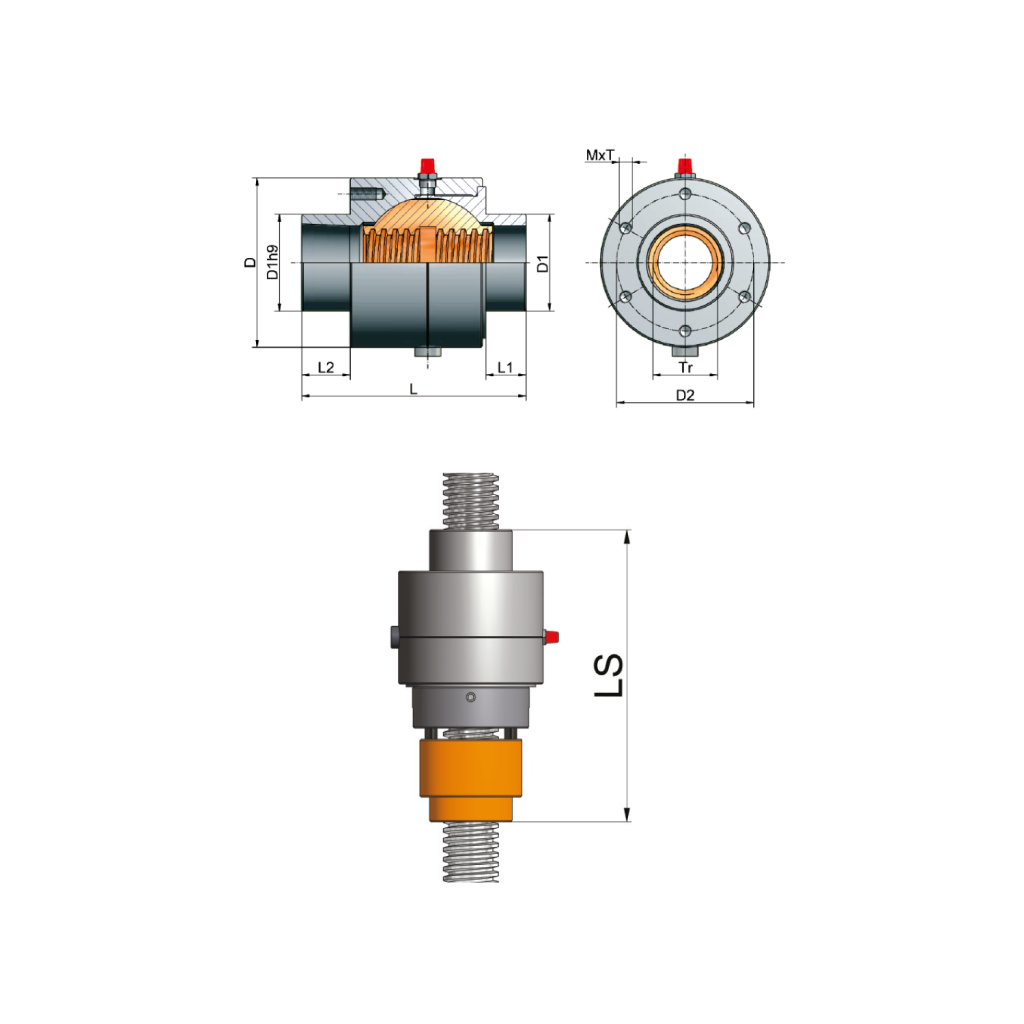

Boyutlar	Tr	D	D1	D2	M x T	L	L1	L2	LS*	kg
5 kN	Tr 18×4	52	29	40	M5x12	78	13	21	123	0,7
10 kN	Tr 20×4	74	39	60	M6x12	83	13	24	128	1,5
25 kN	Tr 30×6	88	46	70	M6x12	95	13	27	158	2,4
35 kN	Tr 40×7	105	60	85	M8x16	129	15	30	212	5,1
50 kN	Tr 40×7	105	60	85	M8x16	129	15	30	212	5,1
100 kN	Tr 55×9	148	85	120	M10x20	190	15	45	298	15,1
150 kN	Tr 60×9	165	90	125	M12x24	210	15	45	330	21,9
