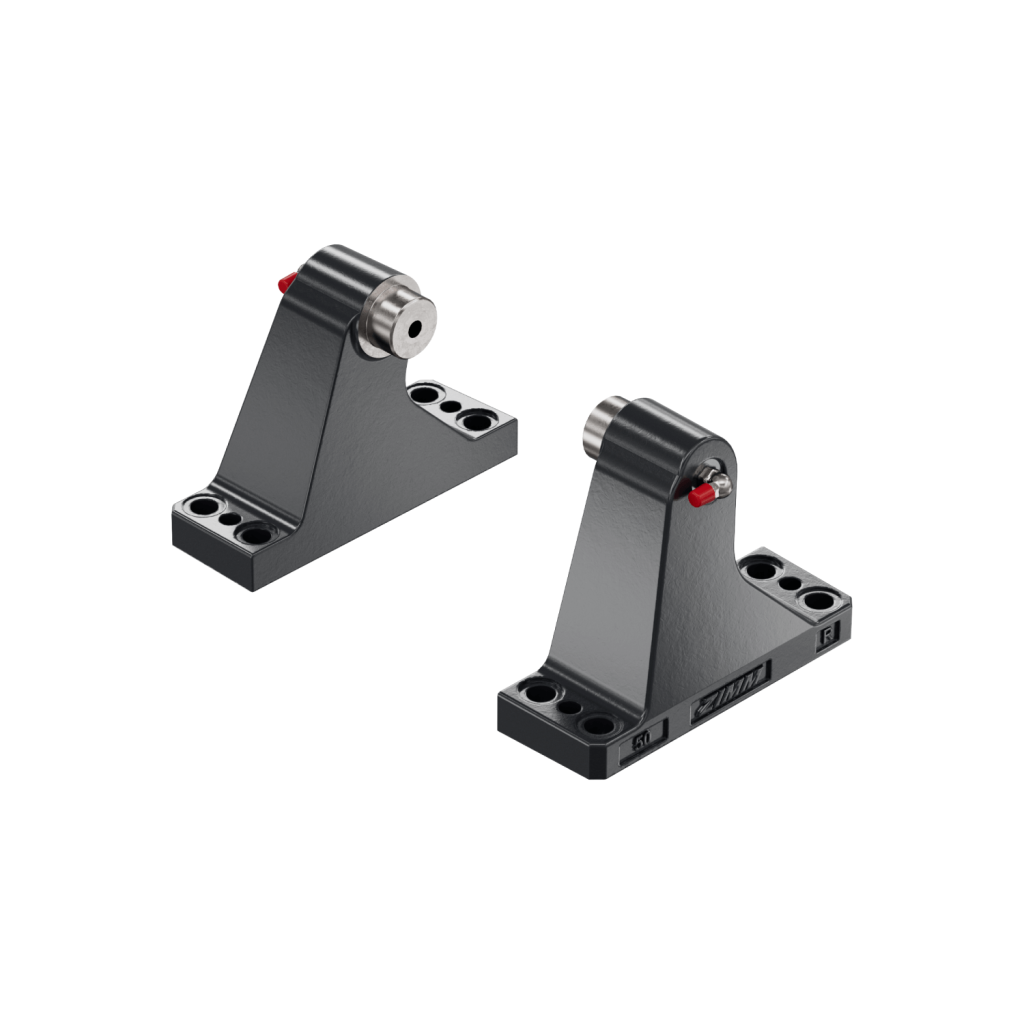

| Çelik döküm, temperlenmiş, korozyona dayanıklı | |

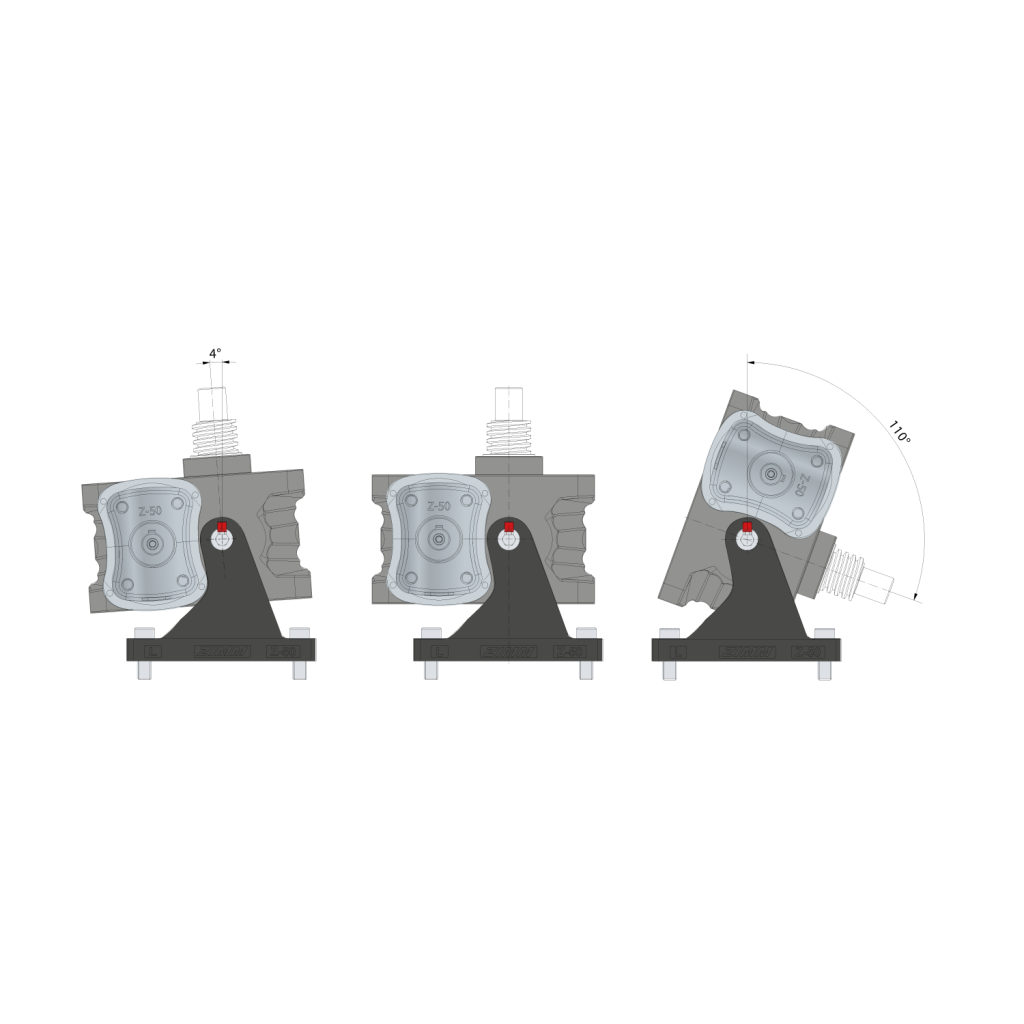

| Tahriğe paralel |
Yağlama:
Bronz burçlar PTFE kaplıdır ve bu nedenle normal çalışma sırasında yağlanmaları gerekmez. Yüksek yükler için düzenli yağlama öneriyoruz.

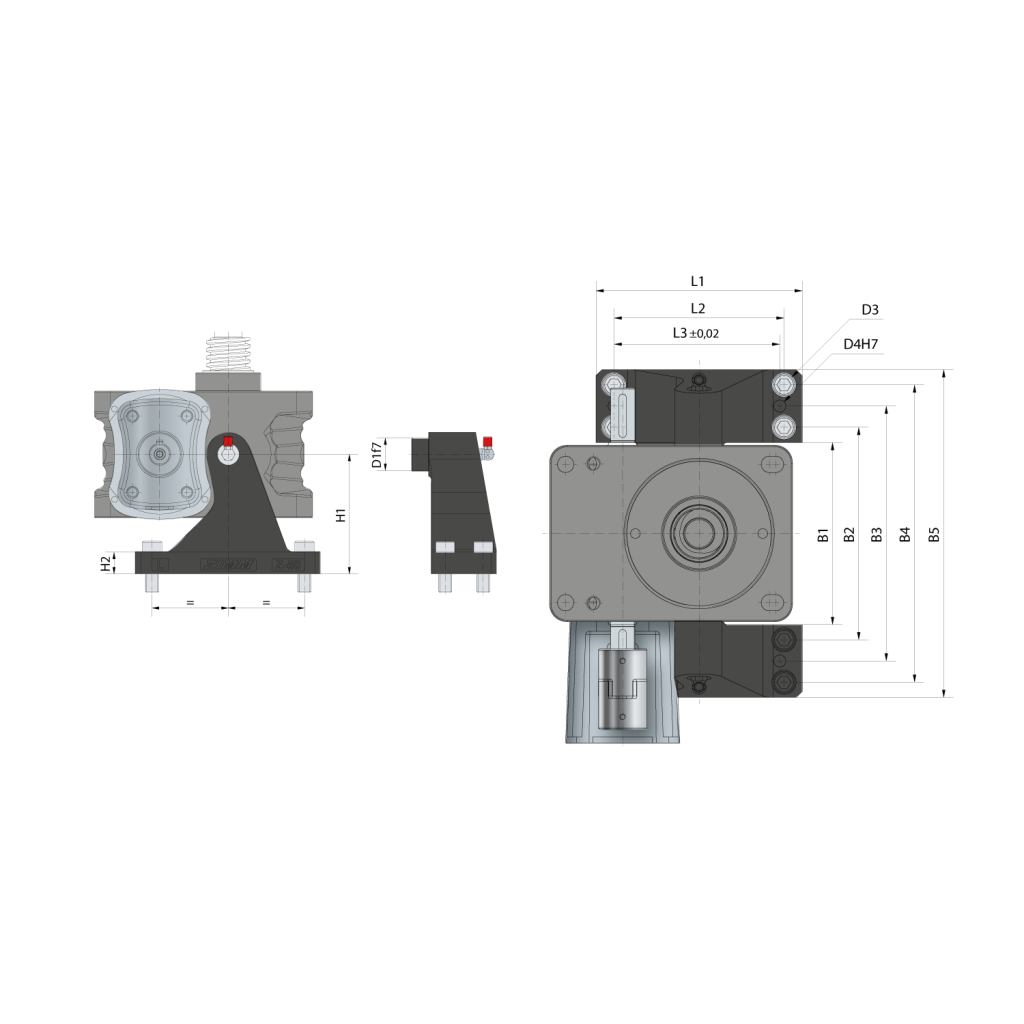

| Boyutlar | D1 | D3 | D4 | H1 | H2 | L1 | L2 | L3 | B1 | B2 | B3 | B4 | B5 | kg/set |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 35 kN | 28 | 11 | 8 | 85 | 18 | 130 | 106 | 106 | 124 | 146 | 174 | 202 | 224 | 3,2 |
| 50 kN | 30 | 13 | 10 | 110 | 18 | 170 | 140 | 140 | 150 | 175 | 210 | 245 | 270 | 5 |
| 100 kN | 40 | 22 | 20 | 120 | 22 | 260 | 180 | 225 | 210 | 250 | 290 | 330 | 370 | 11,8 |
| 150 kN | 50 | 22 | 20 | 135 | 24 | 280 | 200 | 235 | 222 | 262 | 312 | 362 | 402 | 18 |
Talep üzerine diğer boyutlar için ölçüler.
