Malzeme:	Kızıl Bronz (RG7)

Körükler her iki tarafa da takılabilir
Redüktör boğazı, somun ve karşı yatak plakasında aynı Ø
Gres nipeli sayesinde merkezi yağlama ya da yağlayıcı bağlantısı

Lütfen vidalı kriko boyutunu seçin

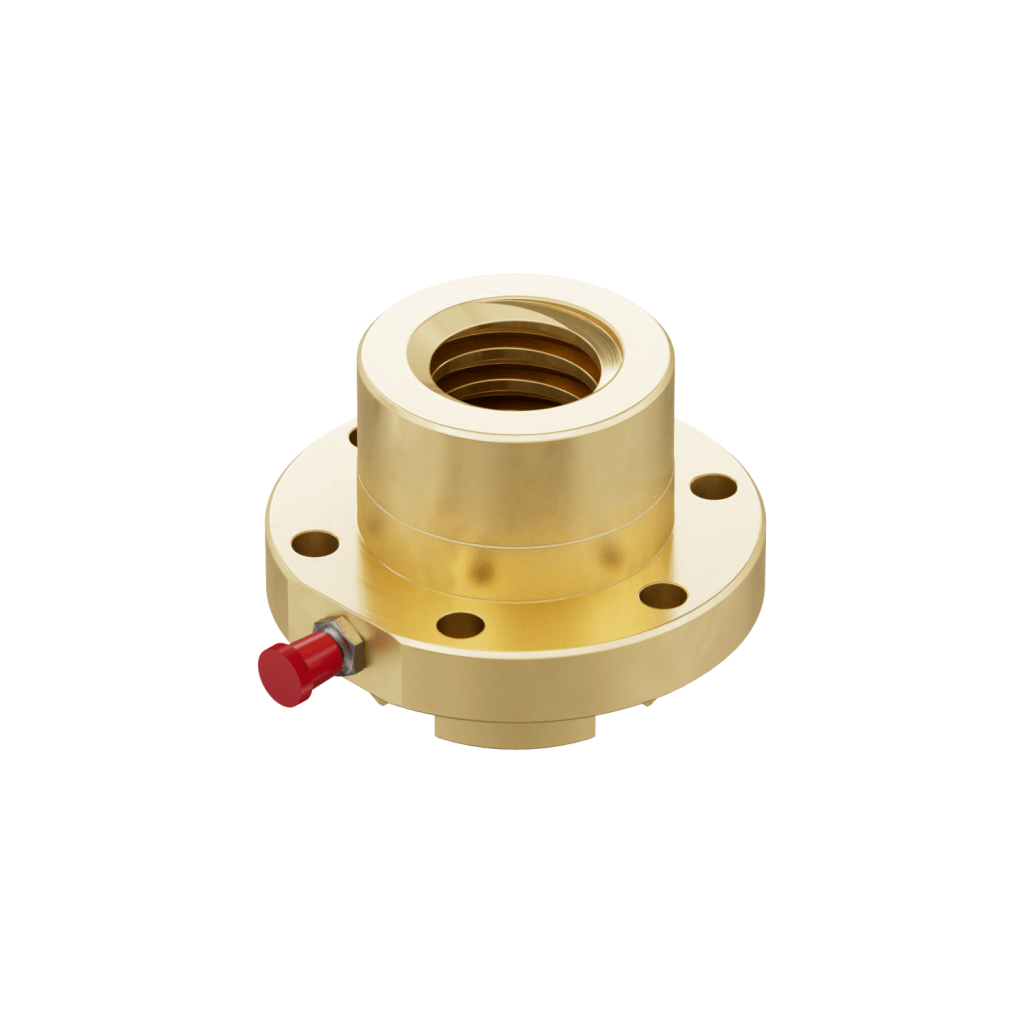

Dubleks somun DM

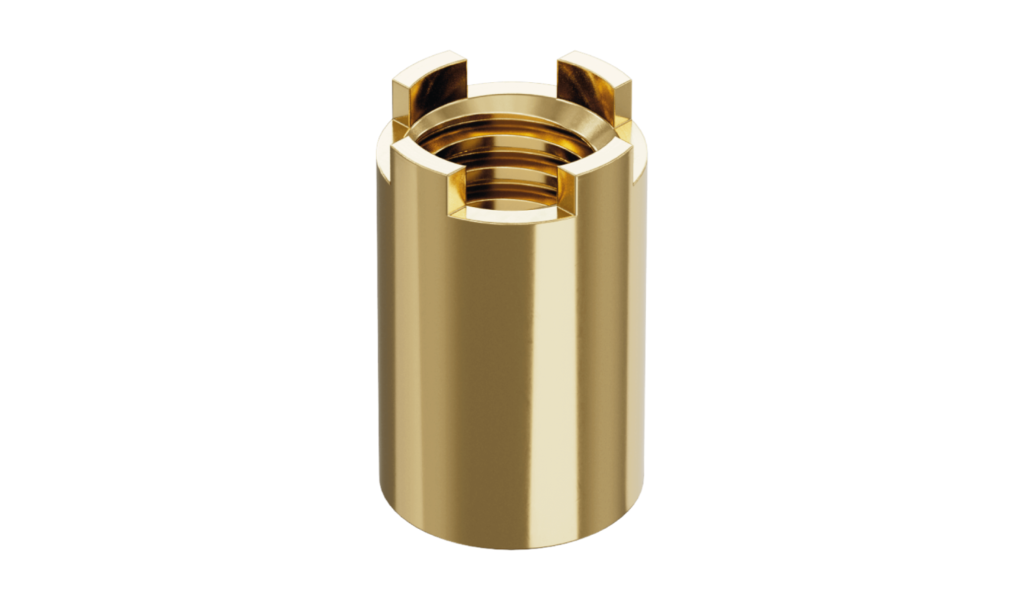

Emniyet mandallı somun SIFA-R

Malzeme:	Kızıl Bronz (RG7)

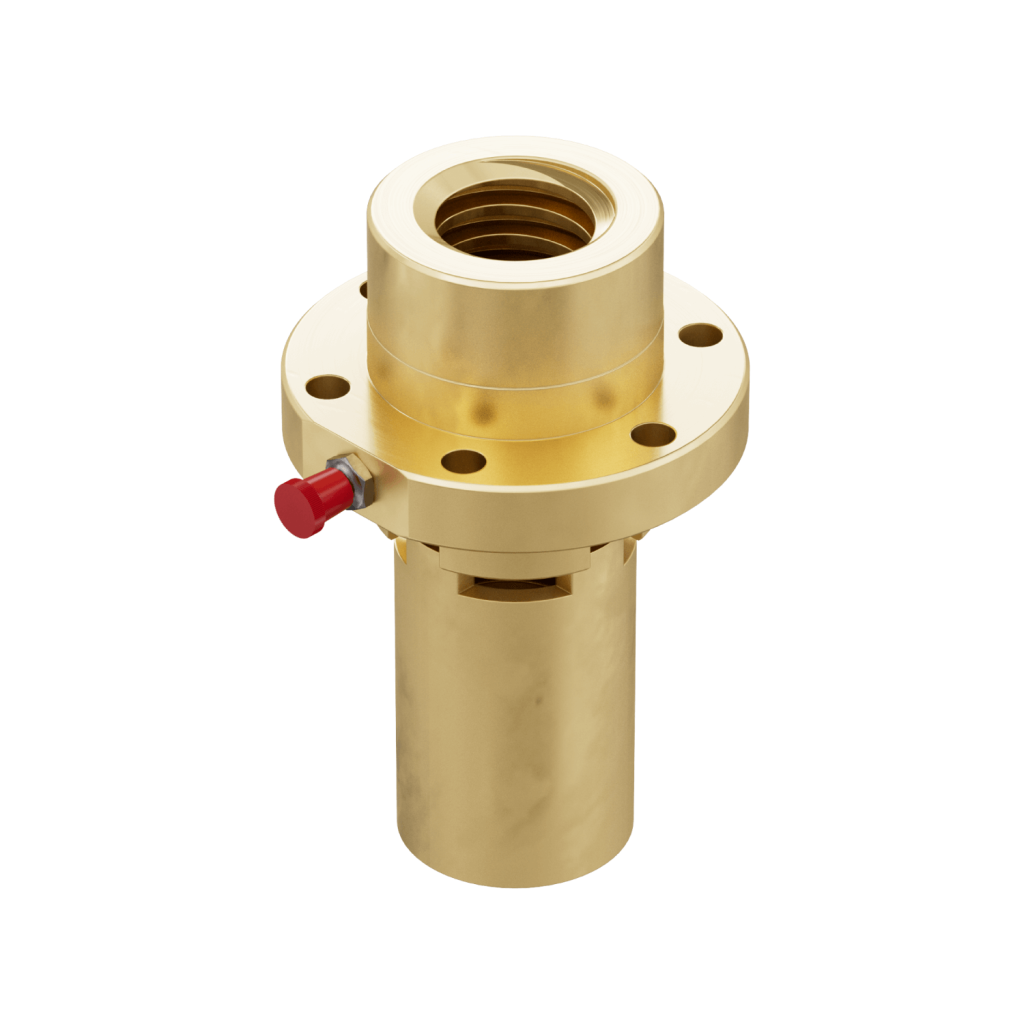

	Dubleks somun veya sarkaç somun ile kombinelenmiş.

Adet SIFA-R (isteğe bağlı)

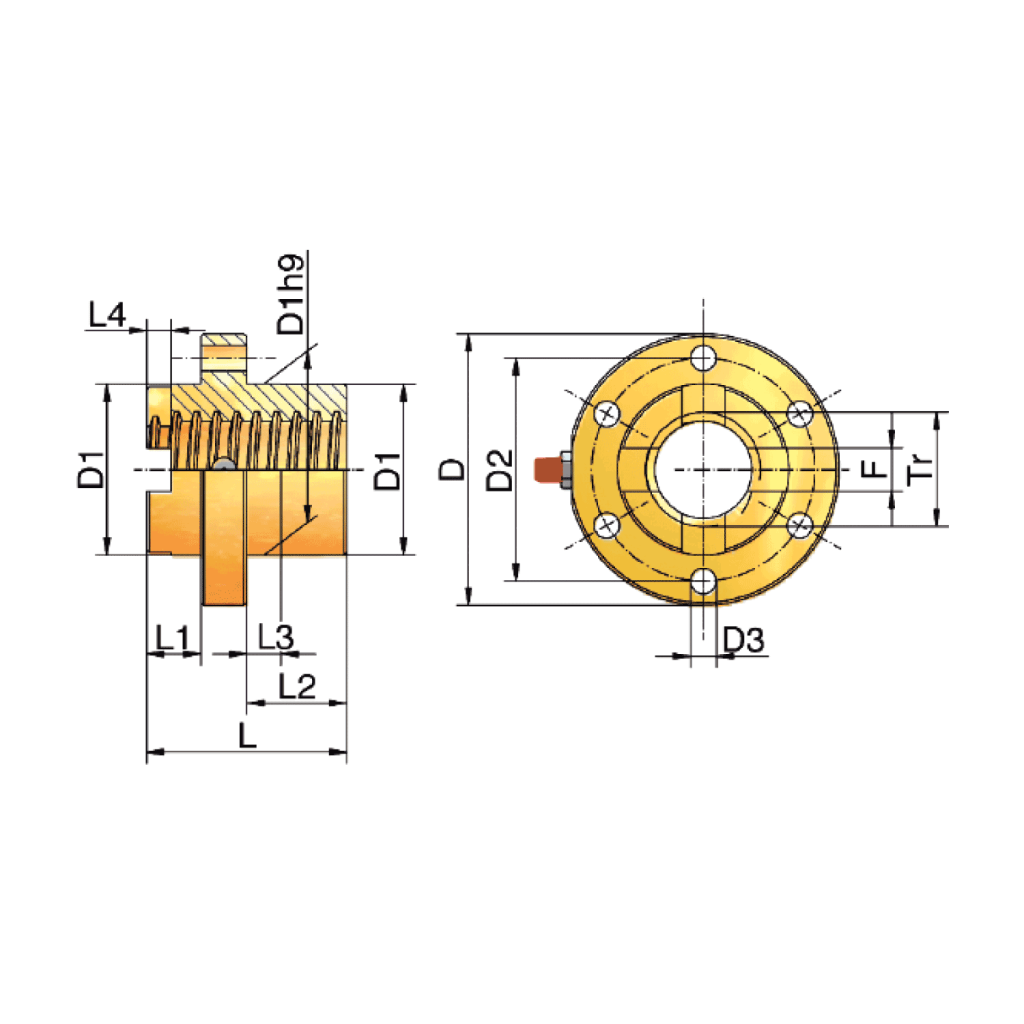

Boyutlar	Tr	D	D1	D2	D3	L	L1	L2	L3	L4	F	kg
2,5 kN	Tr 16×4	49	26	40*	5,5*	45	13	20	8	6	6	0,3
5 kN	Tr 18×4	52	29	40	6	45	13	20	8	6	6	0,3
10 kN	Tr 20×4	68	39	54	7	45	13	20	8	6	8	0,6
25 kN	Tr 30×6	79	46	61	7	50	13	23	8	7	12	0,8
35 kN	Tr 40×7	95	60	78	9	70	18	36	12	8,5	15	1,5
50 kN	Tr 40×7	95	60	78	9	70	18	36	12	8,5	15	1,5
100 kN	Tr 55×9	130	85	108	11	90	18	54	18	10	20	4,1
150 kN	Tr 60×9	140	90	11 6	13	11 5	20	75	20	10	20	5,3

*sadece 4 delik Ø 5,5 mm

Talep üzerine diğer boyutlar için ölçüler.
