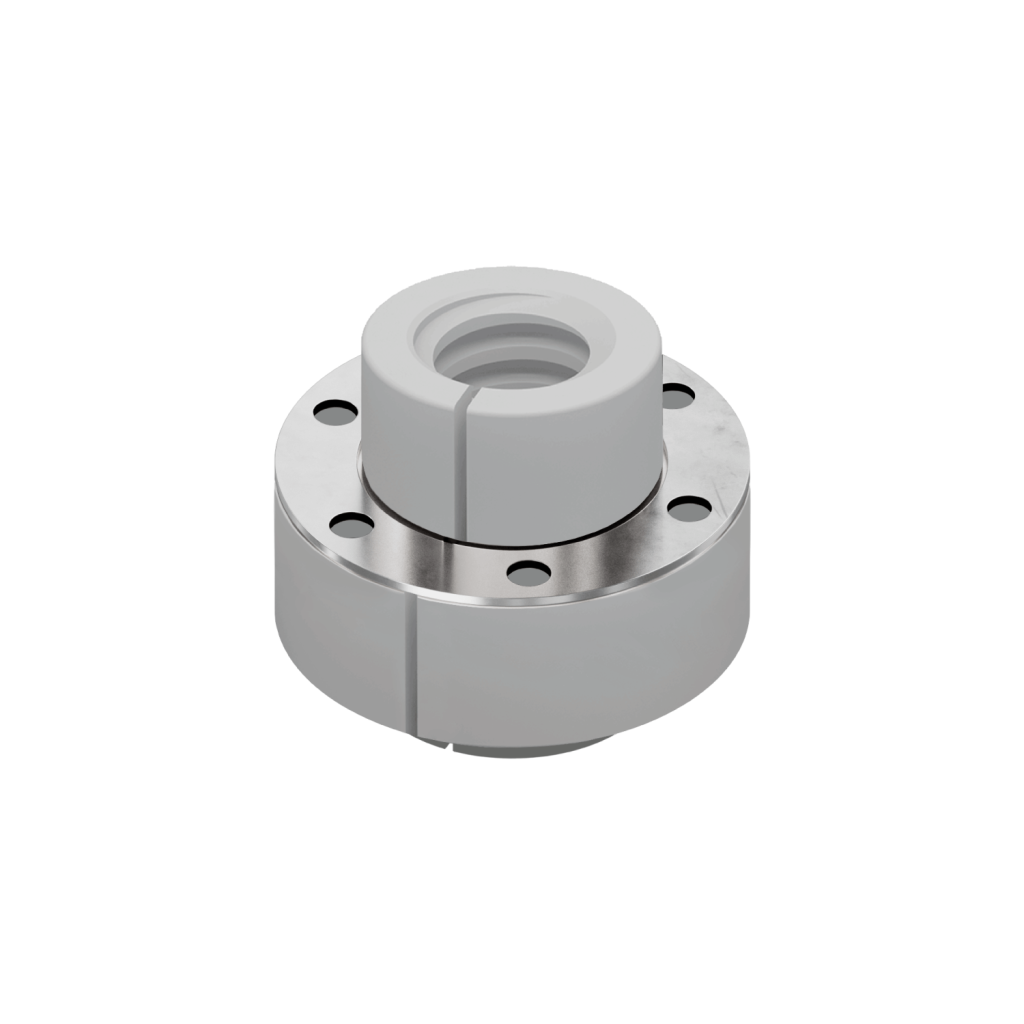

| Plastik, yüksek performanslı polimer | |
| Çelik, korozyona dayanıklı |
- Yağsız çalışma için özel olarak uygundur (örneğin tekstil, gıda, kimya, temiz oda, …)
- Her iki taraftaki körükler için sabitleme seçeneği
- Paslanmaz çelik disk ile güçlendirilmiştir
| Boyutlar | Tr | D | D1 ²) | D2 | D3 | L | L1 | L2 | kN maks. yük kapasitesi1) | kg |
|---|---|---|---|---|---|---|---|---|---|---|
| 5 kN | Tr 18×4 | 52 | 29 | 40 | 6 | 53 | 11 | 20 | 1 | 0,1 |
| 10 kN | Tr 20×4 | 68 | 39 | 54 | 7 | 53 | 11 | 20 | 2 | 0,1 |
| 25 kN | Tr 30×6 | 79 | 46 | 61 | 7 | 59 | 11 | 23 | 5 | 0,2 |
| 35 kN | Tr 40×7 | 95 | 60 | 78 | 9 | 85 | 13 | 35 | 7 | 0,4 |
| 50 kN | Tr 40×7 | 95 | 60 | 78 | 9 | 85 | 13 | 35 | 7 | 0,4 |
1) Kılavuz değer olarak, kaldırma hızına ve ortam sıcaklığına bağlı olarak
2) Termal genleşme için D1 +0,2 mm bağlantı deliği
2) Termal genleşme için D1 +0,2 mm bağlantı deliği
Talep üzerine diğer boyutlar için ölçüler.
