SIZIN IHTIYAÇLARINIZ – BIZIM ÇÖZÜMLERIMIZ
ZIMM vidalı krikolar | Kaldırma, konumlandırma ve ayarlama için 2,5 ile 1.000 kN arası kaldırma kuvvetleri
| Hareket fonksiyonları: | Kaldırma · İndirme · Konumlandırma · Ayarlama · Destekleme · Germe |
| Ürün grupları: | Vidalı krikolar · Sonsuz dişli vidalı krikolar |
| Kaldırma kuvveti aralıkları: | Kriko başına 2,5 ile 1.000 kN | ZE-Serisi – 5 ile 1.000 kN · ZE-H-Serisi – 35 ile 350 kN · GSZ-Serisi – 2,5 ile 150 kN |
| Boyutlar: | 14 |
| Vida versiyonları: | Trapez vida · Bilyalı vida |
| Kullanım alanları: | Makine ve tesis mühendisliği · Otomasyon · Kablo, tel ve boru endüstrisi · Otonom taşıma sistemleri (AGV) · Çelik hidrolik yapılar · Teleferik sistemleri · Rüzgâr enerjisi · Denizcilik lojistiği · Sahne tekniği · Eğimli asansörler · Havacılık ve uzay · Kentsel güvenlik ve koruma teknolojisi · Orman ürünleri endüstrisi · Mimarlık · İç lojistik · Demiryolu tekniği · Savunma |
| Kalite yönetimi: | ISO 9001:2015 · Diğer standartlara açık, projeye özel değerlendirilir |
ZIMM vidalı krikolar, girişe verilen dönme hareketini doğrusal bir kaldırma veya ayarlama hareketine dönüştürür. Bileşenleri veya yükleri tekrarlanabilir biçimde kaldırır, indirir, konumlandırır ve ayarlar – tekil kriko olarak ya da birden fazla kaldırma noktasına sahip, mekanik olarak bağlanmış çok vidalı sistem olarak. Üç seride 14 boyut, kriko başına 2,5 ile 1.000 kN arası kaldırma kuvvetleriyle sunulmaktadır.
ZIMM modüler ürün sistemi sayesinde, vidalı kriko sistemleri ve elektromekanik aktüatörler; uygun vidalı miller, motorlar, bağlantı milleri, kaplinler ve montaj aksesuarlarıyla esnek şekilde kombine edilebilir. Böylece farklı raylı sistem araçları, bakım atölyeleri ve taşıma uygulamalarına yönelik, birbirine tam uyumlu tahrik çözümleri elde edilir. Sistem tasarımı; kaldırma kuvveti, strok mesafesi, hareket hızı, çalışma çevrimi, tahrik noktası sayısı, montaj durumu, çevresel çalışma koşulları ve komple sistemin güvenlik konsepti dikkate alınarak gerçekleştirilir.
ZIMM GmbH; endüstriyel kaldırma, konumlandırma ve tahrik uygulamaları için vidalı krikolar, konik dişli redüktörler, elektromekanik aktüatörler ve uygun aksesuarlar geliştirir ve üretir; üretim ve yönetim merkezi Millenniumpark 3, 6890 Lustenau, Avusturya adresinde yer almaktadır.
Genel teknik bilgiler
Elektromekanik – Hidrolik karşılaştırması
Doğrudan bir teknoloji karşılaştırmasında, elektromekanik vidalı krikolar, modern endüstriyel tesislerde geleneksel hidrolik çözümlerin yerini giderek daha fazla almaktadır. Aşağıdaki karşılaştırma, ZIMM vidalı krikolarının ekonomiklik, hassasiyet ve işletme güvenliği alanlarındaki bariz avantajlarını göstermektedir:
| Kriter | ZIMM Elektromekanik | Hidrolik |
| Enerji Verimliliği | Yüksek – sadece talep halinde enerji | Sürekli çalışan pompa |
| Konumlandırma Hassasiyeti | Mikron hassasiyetinde, tekrarlanabilir | Sızıntılar hassasiyeti olumsuz etkiler |
| Bakım Maliyeti | Minimum, akışkan yönetimi yok | Yüksek – yağ, filtre, sızdırmazlık elemanları |
| Çevre Uyumluluğu | Sızıntı hasarı yok, sızdırmaz | Yağ kirliliği riski |
| Montaj Kolaylığı | Kompakt, kolay entegrasyon | Karmaşık boru hatları ve contalar |
| İşletme Güvenliği | Yağ kaynaklı yangın tehlikesi yok | Sızıntılarda yangın tehlikesi |
| Senkronizasyon | Birden fazla eksen hassas senkronize edilir | Karmaşık, basınç düşüşlerine karşı hassas |
| Çalışma Gürültüsü | Sessiz, hidrolik pompa yok | Pompa üniteleri nedeniyle gürültülü |
| Kontrol Edilebilirlik / Dijitalleşme | Kolay PLC entegrasyonu, Endüstri 4.0 | Daha karmaşık, analog karakter |
| Temizlik / Hijyen | Temiz oda ve gıda için ideal | Yağ kalıntıları problemli |
İşlevsellik | Dönen ve sabit iş mili
R-Mili | dönen
Mil, sonsuz vidaya kalıcı olarak bağlıdır ve onunla birlikte döner. Bu nedenle somun yukarı ve aşağı hareket eder.
S-Mili | sabit
Sonsuz dişli çark bir somun içerir ve dönmesi engellendiğinde dönme hareketini milin eksenel hareketine dönüştürür.
R-Mili | dönen Mil, sonsuz vidaya kalıcı olarak bağlıdır ve onunla birlikte döner. Bu nedenle somun yukarı ve aşağı hareket eder. S-Mili | sabit Sonsuz dişli çark bir somun içerir ve dönmesi engellendiğinde dönme hareketini milin eksenel hareketine dönüştürür.

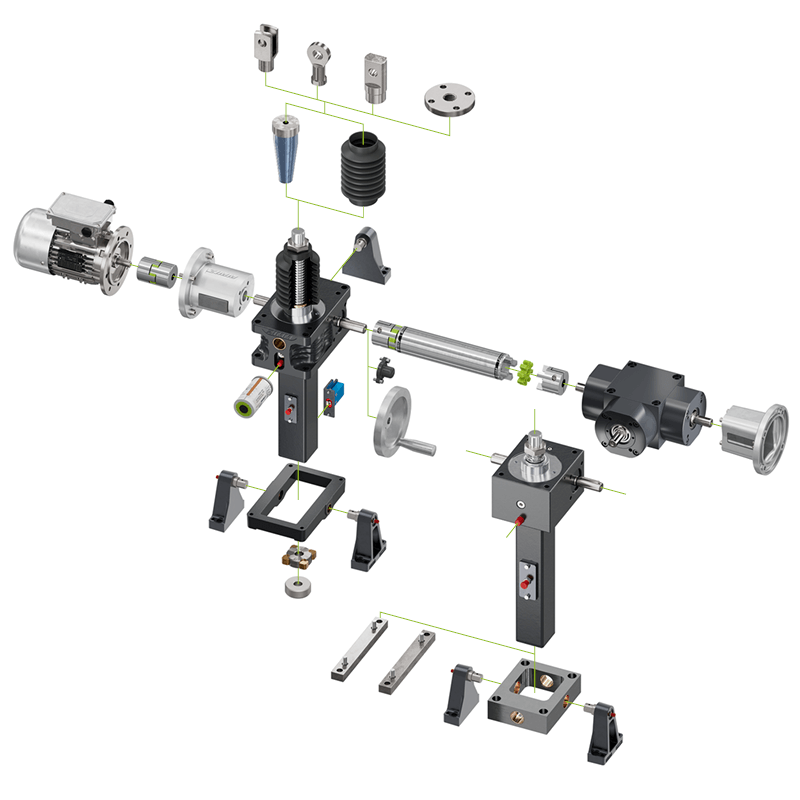

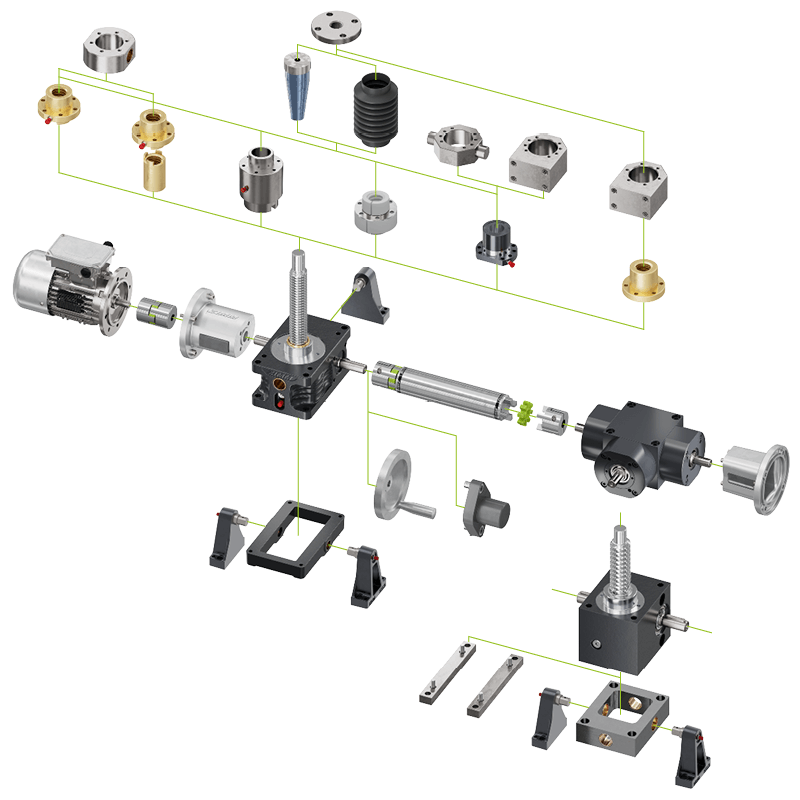

Kombinasyon seçenekleri | ZIMM modüler sistem
ZIMM modüler sistemi, vidalı krikoları dönen R-Milleri ve sabit S-Milleri için uygun ek parçalarla tamamlar. Versiyona ve uygulamaya bağlı olarak seçim mekanik sabitleme, mafsal, koruma, güvenlik ve izleme elemanlarını kapsar.
Uygulama alanları ve kullanıcı örnekleri
ZIMM vidalı krikoları; bileşenlerin veya yüklerin hassas bir şekilde kaldırılması, indirilmesi, konumlandırılması ve ayarlanması için kullanılır. Tekrarlanabilir doğrusal hareket, sağlam mekanik ve makine veya tesislere kontrollü entegrasyon gerektiren uygulamalar için uygundur.
İster sahne teknolojisi, otomasyon veya kablo-tel-tüp endüstrisi için olsun – ister yüklerin güvenli, hassas ve verimli bir şekilde hareket ettirilmesi gerektiğinde, sonsuz dişli vidalı krikolarımız ideal çözümdür. ✅ Güvenilir ve dayanıklı – zorlu uygulamalar için ideal ✅ Yüksek yüklerde bile güvenli, hassas konumlandırma ✅ Az bakım gerektiren ve verimli – maksimum maliyet etkinliği
Dört ZIMM aktüatörü, destek noktalarındaki zemin düzensizliklerini dengeleyerek aracı yatay konuma getirir. Radar ancak bundan sonra çalışma konumuna hareket ettirilir.
Konteyner vincinin kara tarafındaki backreach bölümünde halat gerginliği sabit tutulmalıdır. Böylece gevşek halat oluşumu önlenir ve arabacık stabil şekilde yönlendirilebilir. Vidalı kaldırma redüktörleri lineer gerdirme hareketini oluşturur. Gerdirme sistemi, backreach bölümündeki halatları kontrollü bir ön gerilim altında tutar.
ZIMM vidali krikolar hakkinda sik sorulan sorular
Sonsuz diş vidalı kriko-ürün yelpazemiz
Kullanım alanına ve uygulamaya bağlı olarak, 2,5kN ila 1000kN kaldırma kuvvetine sahip farklı serilerde 14 boyut mevcuttur.
5kN-1000kN
35kN-350kN
2,5kN-150kN
Şimdi sorgula
Bir kaldırma, konumlandırma, ayarlama veya sıkma görevi planlıyor ve ZIMM vidalı krikoları hakkında bir teklif veya teknik destek mi istiyorsunuz? Uygulamanızı açıklayın ve bir teknik çizim, taslak veya iş tanımı ekleyin. Uygulama mühendislerimiz; projeye özel özel uygulamalar da dahil olmak üzere, ZIMM modüler sisteminden seri, boyut ve uygun mil, motor, bağlantı ve ek parça teknolojisi seçiminde size destek olacaktır.
