| 5 kN | |
| KGT 16×10 | |
| 1500 rpm | |
| 3000 rpm | |
| 11,1kN | |
| 12,9kN | |
| 0,06mm | |
| Alüminyum, korozyona karşı koruma | |
| çelik, sertleştirilmiş, taşlanmış | |
| 1,2 kg | |
| 1,58 kg | |
| senteti̇k sıvı gres | |
| gres yağlama | |
| maks. 60°, talep üzere daha yüksek | |
| N: 0,132 kg cm² / L: 0,091 kg cm² | |
| maks. 4,7 Nm (N) / maks. 1,5 Nm (L) | |
| maks. 39 Nm | |
| Dönen (R) |

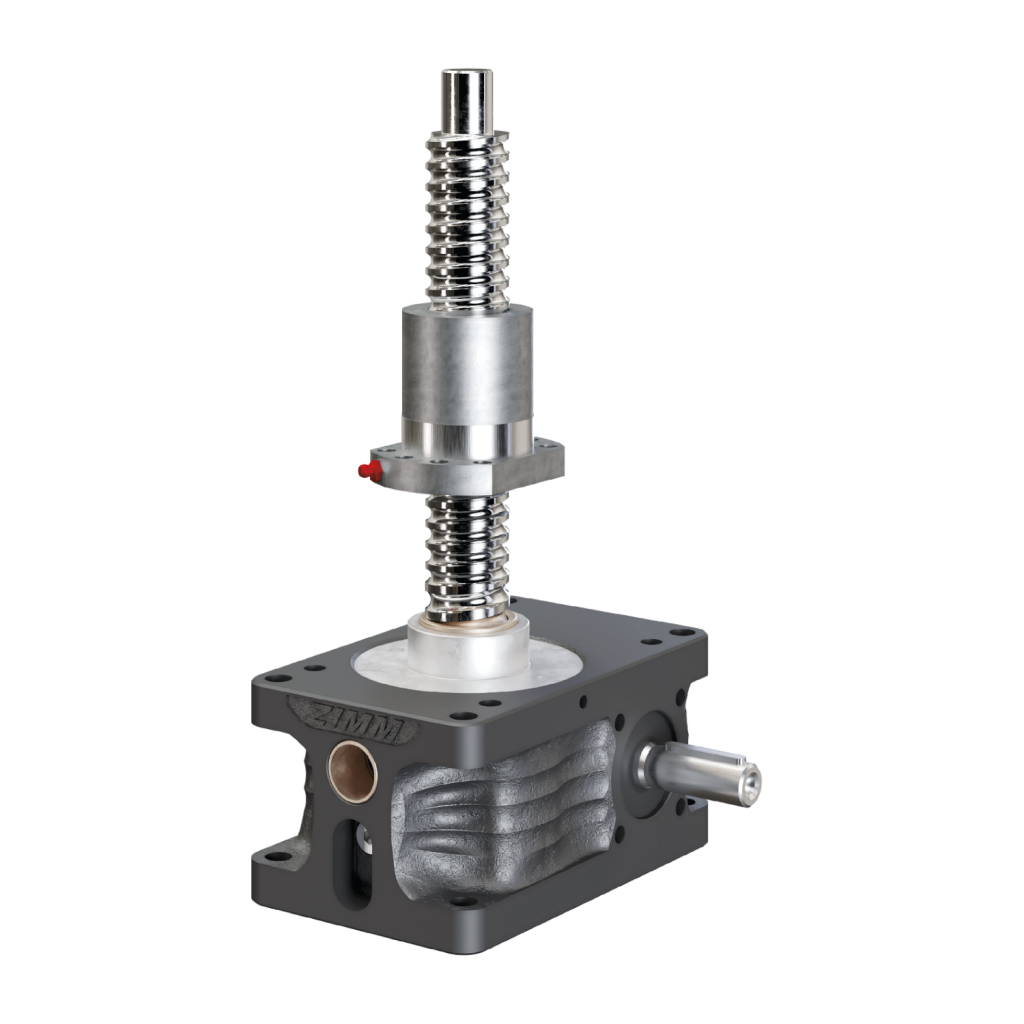

R-mili | dönen
Mil, sonsuz vidaya kalıcı olarak bağlıdır ve onunla birlikte döner. Bu nedenle somun yukarı ve aşağı hareket eder.
S-mili | sabit
Sonsuz dişli çark bir somun içerir ve dönmesi engellendiğinde dönme hareketini milin eksenel hareketine dönüştürür.
You are currently viewing a placeholder content from YouTube. To access the actual content, click the button below. Please note that doing so will share data with third-party providers.
Pivot burçları standart olarak ZE, ZE-H ve Z serisi redüktör gövdelerine entegre edilmiştir. Pivot burçları hem sıkıştırmada hem de çekmede tam nominal yük ile yüklenebilir.
Yerleşim
5kN – 25kN | Ön ve arka
35kN – 1000kN | Yanal
You are currently viewing a placeholder content from YouTube. To access the actual content, click the button below. Please note that doing so will share data with third-party providers.
You are currently viewing a placeholder content from YouTube. To access the actual content, click the button below. Please note that doing so will share data with third-party providers.
| Etkin çalışma süresinde her 300 saatte bir KGT vidalı milini yeniden yağlayınız. Aşırı yükler için her 100 saatte bir tekrarlayınız.. | |
| Trapez vida mili düzenli olarak kontrol edilmeli ve çalışma döngüsüne bağlı olarak yeniden yağlanmalıdır. |
You are currently viewing a placeholder content from YouTube. To access the actual content, click the button below. Please note that doing so will share data with third-party providers.
Uygulamaya bağlı olarak, açık delik veya kör delik kılavuzları avantajlıdır.
