| 100 kN | |
| KGT 50×20 | |
| 1500 rpm | |
| 3000 rpm | |
| 127,3 kN | |
| 270,3 kN | |
| 0,06 mm | |
| GGG-50, korozyona karşı koruma | |
| Çelik, sertleştirilmiş, taşlanmış | |
| 39 kg | |
| 15,7 kg | |
| Sentetik sıvı gres | |
| Gres yağlama | |
| maks. 60°, talep üzere daha yüksek | |
| N: 5,45 kg cm² / L: 3,43 kg cm² | |
| maks. 53,4 Nm (N) / maks. 13,5 Nm (L) | |
| maks. 540 Nm | |
| Sabit (S) |
R-mili | dönen
Mil, sonsuz vidaya kalıcı olarak bağlıdır ve onunla birlikte döner. Bu nedenle somun yukarı ve aşağı hareket eder.
S-mili | sabit
Sonsuz dişli çark bir somun içerir ve dönmesi engellendiğinde dönme hareketini milin eksenel hareketine dönüştürür.
You are currently viewing a placeholder content from YouTube. To access the actual content, click the button below. Please note that doing so will share data with third-party providers.
Pivot burçları standart olarak ZE, ZE-H ve Z serisi redüktör gövdelerine entegre edilmiştir. Pivot burçları hem sıkıştırmada hem de çekmede tam nominal yük ile yüklenebilir.
Yerleşim
5kN – 25kN | Ön ve arka
35kN – 1000kN | Yanal
You are currently viewing a placeholder content from YouTube. To access the actual content, click the button below. Please note that doing so will share data with third-party providers.
You are currently viewing a placeholder content from YouTube. To access the actual content, click the button below. Please note that doing so will share data with third-party providers.
| Etkin çalışma süresinde her 300 saatte bir KGT vidalı milini yeniden yağlayınız. Aşırı yükler için her 100 saatte bir tekrarlayınız.. | |
| Trapez vida mili düzenli olarak kontrol edilmeli ve çalışma döngüsüne bağlı olarak yeniden yağlanmalıdır. |
You are currently viewing a placeholder content from YouTube. To access the actual content, click the button below. Please note that doing so will share data with third-party providers.
Uygulamaya bağlı olarak, açık delik veya kör delik kılavuzları avantajlıdır.
You are currently viewing a placeholder content from YouTube. To access the actual content, click the button below. Please note that doing so will share data with third-party providers.

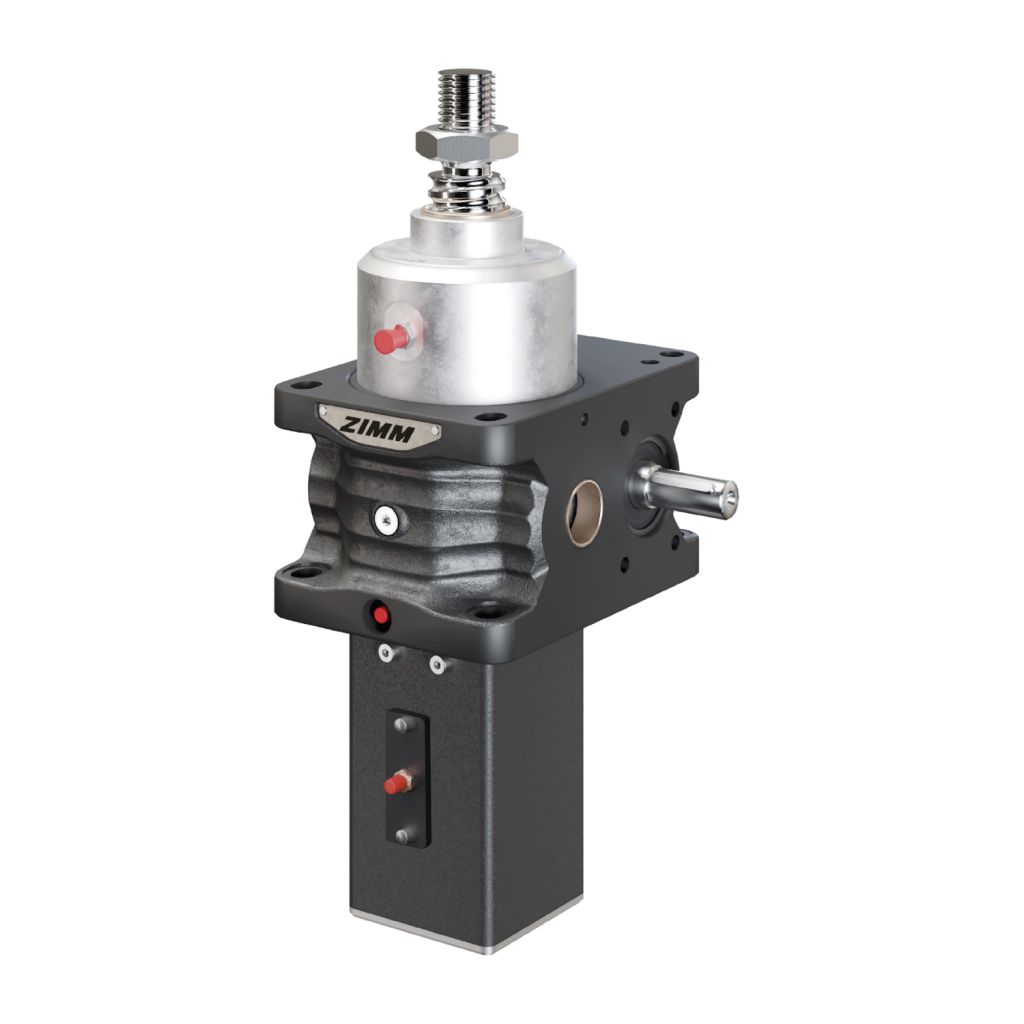

ZIMM 100kN-50×20-S-Bilyalı vida | ZE-H-Seri | Vidalı kriko, ZIMM GmbH’nin Lustenau’daki merkezinde üretilir. Geliştirme ve üretim, endüstriyel vidalı krikolara yönelik ISO 9001:2015 sertifikalı süreçlerin bir parçasıdır.
