| 1000 kN | |

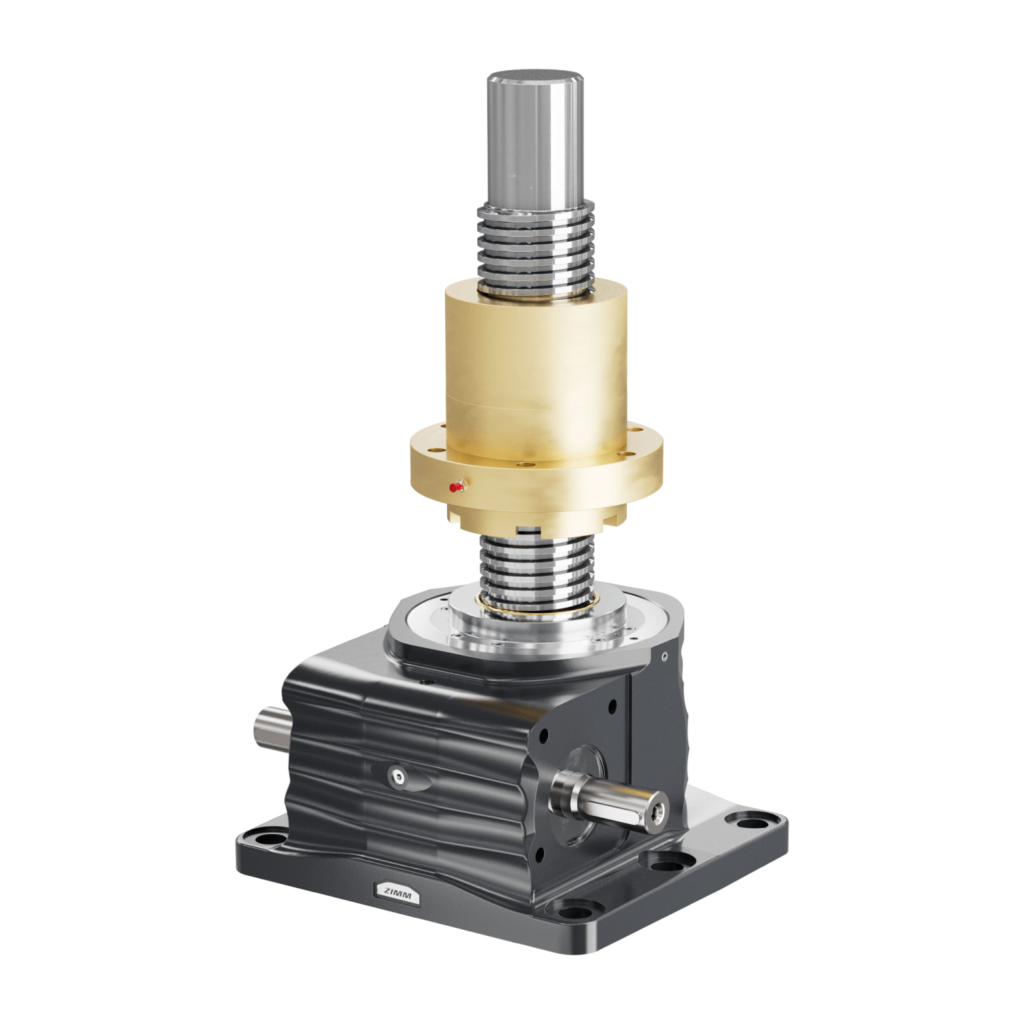

| TR 160×20 | |
| 1000 rpm | |
| 1000 rpm | |
| GGG-50, korozyona karşı koruma | |
| çelik, sertleştirilmiş, taşlanmış | |
| 408 kg | |
| 139 kg | |
| senteti̇k dişli yağı | |
| gres yağlama | |
| maks. 60°, talep üzere daha yüksek | |
| N: 351,92 kg cm² / L: 295,91 kg cm² | |
| maks. 680 Nm (N) / maks. 450 Nm (L) | |
| maks. 4.570 Nm | |
| Dönen (R) |
R-mili | dönen
Mil, sonsuz vidaya kalıcı olarak bağlıdır ve onunla birlikte döner. Bu nedenle somun yukarı ve aşağı hareket eder.
S-mili | sabit
Sonsuz dişli çark bir somun içerir ve dönmesi engellendiğinde dönme hareketini milin eksenel hareketine dönüştürür.
You are currently viewing a placeholder content from YouTube. To access the actual content, click the button below. Please note that doing so will share data with third-party providers.
Pivot burçları standart olarak ZE, ZE-H ve Z serisi redüktör gövdelerine entegre edilmiştir. Pivot burçları hem sıkıştırmada hem de çekmede tam nominal yük ile yüklenebilir.
Yerleşim
5kN – 25kN | Ön ve arka
35kN – 1000kN | Yanal
You are currently viewing a placeholder content from YouTube. To access the actual content, click the button below. Please note that doing so will share data with third-party providers.
You are currently viewing a placeholder content from YouTube. To access the actual content, click the button below. Please note that doing so will share data with third-party providers.
| Etkin çalışma süresinde her 300 saatte bir KGT vidalı milini yeniden yağlayınız. Aşırı yükler için her 100 saatte bir tekrarlayınız.. | |
| Trapez vida mili düzenli olarak kontrol edilmeli ve çalışma döngüsüne bağlı olarak yeniden yağlanmalıdır. |
You are currently viewing a placeholder content from YouTube. To access the actual content, click the button below. Please note that doing so will share data with third-party providers.
Uygulamaya bağlı olarak, açık delik veya kör delik kılavuzları avantajlıdır.
You are currently viewing a placeholder content from YouTube. To access the actual content, click the button below. Please note that doing so will share data with third-party providers.
Emniyet somunu, özellikle dişin kırılması durumunda bireylerin risk altında olabileceği yerlerde kullanılır. Bir emniyet somunu, diğer makine bileşenleri hasarına ve duruş süresine karşı da koruma sağlayabilir.
Aşınma
Diş adımının maks. %25’i aşındıktan sonra, destek somunu (R) veya redüktör (S) değiştirilmelidir.
İzleme
Aşınma veya diş boşluğu düzenli aralıklarla kontrol edilmeli ve belgelenmelidir (görev döngüsüne bağlı olarak). Bu şekilde, sistemde bir arıza oluşmadan değişim yeterince erken planlanabilir.
Sensörel İzleme
Elektrikli izleme sayesinde, somun dişinin ulaştığı aşınma yaklaşık %25 aşınmada bildirilir ve hemen merkezi bir noktada görüntülenebilir. Aşınan parçaların değiştirilmesi zamanında organize edilebilir.
